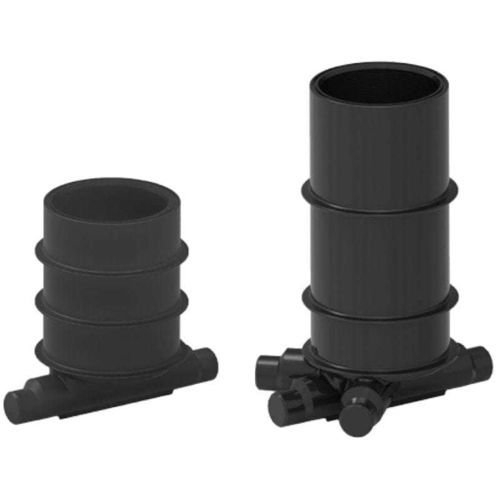

Смотровой колодец из PE 7600070010

Обзор продукта
Канализационный колодец из полиэтилена (PE), изготовленный методом ротационного формования, предназначенный для монтажных отверстий DN600. Доступен с предварительно сформированными донными конфигурациями 1/1 (сквозной) и 3/1 (тройной выход). Донная часть оснащена подготовленными патрубками для подключения к стандартным PVC/KG и гофрированным трубам для упрощения монтажа на объекте.

Основные характеристики

• Материал: полиэтилен (PE)
• Изготовление: ротационное формование (монолитное производство)
• Герметичность: постоянная герметичность благодаря монолитной конструкции
• Лёгкая конструкция для облегчения транспортировки и ускорения монтажа
• Типичная толщина стенки: 6–8 мм
• Варианты донной части для различных схем подключений
• Стандарт: DIN EN 13598-2:2009 (прочность, герметичность, несущая способность)

Варианты подключения / входы и выходы

• Подготовлен для подключений труб: DN160, DN200 и DN250 (в зависимости от варианта донной части)
• Патрубки подготовлены для KG-труб DN160 и DN200; возможны другие подключения PVC/KG и гофрированных труб через предусмотренные отверстия

Варианты

• Донная часть 1/1 — предварительно сформированный сквозной канал
• Донная часть 3/1 — предварительно сформированная донная часть для множественных подключений (тройной)

Технические данные и размеры — Вариант 1/1
Высота шахты [H] | Подключаемая труба | Код 1/1 | Код 3/1 | Чертёж (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | чертёж доступен
1250 mm | Ø160/200 | 7600070020 | 7600069650 | чертёж доступен
1500 mm | Ø160/200 | 7600070030 | 7600069660 | чертёж доступен
1750 mm | Ø160/200 | 7600070040 | 7600069670 | чертёж доступен
2000 mm | Ø160/200 | 7600070050 | 7600069810 | чертёж доступен
2250 mm | Ø160/200 | 7600070060 | 7600069820 | чертёж доступен
2500 mm | Ø160/200 | 7600070070 | 7600069830 | чертёж доступен
2750 mm | Ø160/200 | 7600070080 | 7600069840 | чертёж доступен
3000 mm | Ø160/200 | 7600070090 | 7600069850 | чертёж доступен

Технические данные и размеры — Вариант 3/1
Высота шахты [H] | Подключаемая труба (вариант A) | Код (A) | Подключаемая труба (вариант B) | Код (B)
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

Примечания / дополнительная информация

• В диапазоне продуктов доступны высоты шахты до 5 м (приведённые высоты доступны)
• Предварительно сформированные канальные версии (1/1 и 3/1) обеспечивают широкий выбор схем подключения на объекте
• Разработан для длительного срока службы и стойкости к обычным внешним воздействиям

Технические характеристики

• Серия: RoShaft
• Диаметр: DN600
• Материал: полиэтилен (PE)
• Метод производства: ротационное формование (монолитное)
• Толщина стенки: 6–8 мм
• Герметичность: 100% (монолитное производство)
• Стандарты: DIN EN 13598-2:2009
• Доступные типы донных частей: 1/1 и 3/1
• Доступные высоты шахт: 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 мм (и опции до 5 м)
• Поддерживаемые диаметры вход/выход: DN160, DN200, DN250 (и до DN315 с конкретными конфигурациями 3/1)
• Типичные коды продукта (выбор): 7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090 (варианты 1/1); 7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260 (варианты 3/1)
