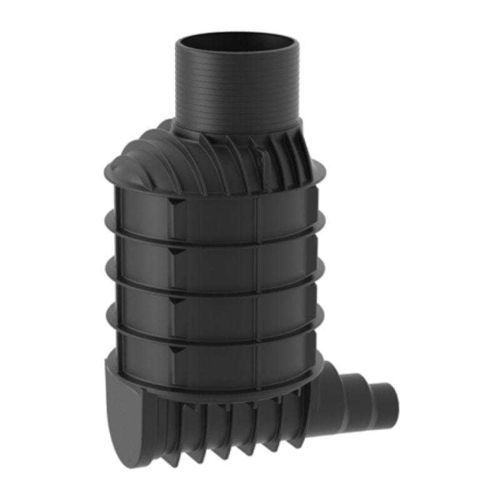

Смотровой колодец из PE 7600069730

Обзор
Компактное, герметичное и удобное в монтаже решение для надежной канализационной инфраструктуры.

Общее описание
Канализационные колодцы изготавливаются методом ротационного формования из полиэтилена (PE). Доступные диаметры: DN400, DN600, DN800 и DN1000. Стандартные высоты до 5 м; в отдельных конфигурациях DN1000 доступны вариации до 6 м. Характеристики: долгий срок службы, постоянная водонепроницаемость, стойкость к воздействиям окружающей среды, небольшой вес и быстрая установка. Типичная толщина стенки: 6–8 мм. Различные конфигурации основания для подсоединения разных типов труб.

Варианты продукта

• RoShaft DN1000 1/1 (один вход / один выход)
• RoShaft DN1000 3/1 (три входа / один выход; распространённые углы входов: 120°, 180°, 240°)
• Несколько опций диаметров подсоединения в зависимости от проекта и типа трубы: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000

Колодец DN1000 1/1 — Описание
Колодец DN1000 1/1 позволяет подключать сети канализации или ливневой канализации трубами Ø250, Ø315 или Ø400. Подключение может выполняться через уплотнение входа и скользящую муфту, либо в соответствии с проектом — к рифлёным или другим трубам.

Технические данные и размеры DN1000 1/1

• 1250 mm — Ø250/315/400 — Код: 7600069730
• 1500 mm — Ø250/315/400 — Код: 7600069580
• 1750 mm — Ø250/315/400 — Код: 7600069590
• 2000 mm — Ø250/315/400 — Код: 7600069600
• 2250 mm — Ø250/315/400 — Код: 7600069610
• 2500 mm — Ø250/315/400 — Код: 7600069620
• 2750 mm — Ø250/315/400 — Код: 7600069630
• 3000 mm — Ø250/315/400 — Код: 7600069640
• 3250 mm — Ø250/315/400 — Код: 7600069760
• 3500 mm — Ø250/315/400 — Код: 7600069740
• 3750 mm — Ø250/315/400 — Код: 7600069770
• 4000 mm — Ø250/315/400 — Код: 7600069750
• 4250 mm — Ø250/315/400 — Код: 7600069780
• 4500 mm — Ø250/315/400 — Код: 7600069920
• 4750 mm — Ø250/315/400 — Код: 7600069790
• 5000 mm — Ø250/315/400 — Код: 7600069800
• 5250 mm — Ø250/315/400 — Код: 7600069970
• 5500 mm — Ø250/315/400 — Код: 7600069980
• 5750 mm — Ø250/315/400 — Код: 7600069990
• 6000 mm — Ø250/315/400 — Код: 7600070000

Технические данные и размеры DN1000 3/1

• 1250 mm — Ø250/315/400 — Код: 760002100
• 1500 mm — Ø250/315/400 — Код: 760002101
• 1750 mm — Ø250/315/400 — Код: 760002102
• 2000 mm — Ø250/315/400 — Код: 760002103
• 2250 mm — Ø250/315/400 — Код: 760002104
• 2500 mm — Ø250/315/400 — Код: 760002105
• 2750 mm — Ø250/315/400 — Код: 760002106
• 3000 mm — Ø250/315/400 — Код: 760002107
• 3250 mm — Ø250/315/400 — Код: 760002108
• 3500 mm — Ø250/315/400 — Код: 760002109
• 3750 mm — Ø250/315/400 — Код: 7600021100
• 4000 mm — Ø250/315/400 — Код: 7600021110
• 4250 mm — Ø250/315/400 — Код: 7600021120
• 4500 mm — Ø250/315/400 — Код: 7600021130
• 4750 mm — Ø250/315/400 — Код: 7600021140
• 5000 mm — Ø250/315/400 — Код: 7600021150
• 5250 mm — Ø250/315/400 — Код: 7600021160
• 5500 mm — Ø250/315/400 — Код: 7600021170
• 5750 mm — Ø250/315/400 — Код: 7600021180
• 6000 mm — Ø250/315/400 — Код: 7600021190

DN1000 1/1 — варианты с крупными подключениями (примеры)

• 1250 mm — Ø500/600 — Код: 7600058410
• 1500 mm — Ø500/600 — Код: 7600058230
• 1750 mm — Ø500/600 — Код: 7600058240
• 2000 mm — Ø500/600 — Код: 7600058250
• 2250 mm — Ø500/600 — Код: 7600058260
• 2500 mm — Ø500/600 — Код: 7600058270
• 2750 mm — Ø500/600 — Код: 7600058280
• 3000 mm — Ø500/600 — Код: 7600058290
• 3250 mm — Ø500/600 — Код: 7600058300
• 3500 mm — Ø500/600 — Код: 7600058310
• 3750 mm — Ø500/600 — Код: 7600058320
• 4000 mm — Ø500/600 — Код: 7600058330
• 4250 mm — Ø500/600 — Код: 7600058340
• 4500 mm — Ø500/600 — Код: 7600058350
• 4750 mm — Ø500/600 — Код: 7600058360
• 5000 mm — Ø500/600 — Код: 7600058370
• 5250 mm — Ø500/600 — Код: 7600058420
• 5500 mm — Ø500/600 — Код: 7600058430
• 5750 mm — Ø500/600 — Код: 7600058440
• 6000 mm — Ø500/600 — Код: 7600058450

DN1000 1/1 — варианты с Ø800/1000 (примеры)

• 2000 mm — Ø800/1000 — Код: 7600058120
• 2250 mm — Ø800/1000 — Код: 7600058130
• 2500 mm — Ø800/1000 — Код: 7600058140
• 2750 mm — Ø800/1000 — Код: 7600058090
• 3000 mm — Ø800/1000 — Код: 7600058160
• 3250 mm — Ø800/1000 — Код: 7600058170
• 3500 mm — Ø800/1000 — Код: 7600058180
• 3750 mm — Ø800/1000 — Код: 7600058190
• 4000 mm — Ø800/1000 — Код: 7600058100
• 4250 mm — Ø800/1000 — Код: 7600056000
• 4500 mm — Ø800/1000 — Код: 7600056010
• 4750 mm — Ø800/1000 — Код: 7600056020
• 5000 mm — Ø800/1000 — Код: 7600056030
• 5250 mm — Ø800/1000 — Код: 7600056040
• 5500 mm — Ø800/1000 — Код: 7600056050
• 5750 mm — Ø800/1000 — Код: 7600056060
• 6000 mm — Ø800/1000 — Код: 7600056070

Варианты подключений и аксессуары

• Подключения для PVC труб (несколько вариантов Ø)
• Подключение с уплотнением входа
• Скользящие муфты (KG socket / slide coupler) для надежных выходов
• PE‑сварные соединения и переходники PE‑к‑PVC
• Адаптеры для гофрированных/рифленых труб (адаптерные ступицы)
• Интегрированные соединительные трубы DN160 и DN200 в некоторых 1/1 и 3/1 вариантах
• Интегрированные внутренние лестницы доступны в некоторых корпусах DN1000 для доступа

Стандарты
Произведено в соответствии с DIN EN 13598-2:2009 (требования к стойкости, водонепроницаемости и несущей способности).

Характеристики / технические спецификации

• Материал: полиэтилен (PE), ротационное формование
• Доступные диаметры: DN400, DN600, DN800, DN1000
• Доступные высоты DN1000: от 1250 mm до 6000 mm (в зависимости от конфигурации)
• Толщина стенки (типичная): 6–8 мм
• Монолитная водонепроницаемая конструкция (ротационно формованная)
• Устойчивость к воздействиям окружающей среды; рассчитано на длительный срок службы
• Варианты подключения: уплотнения входа, скользящие муфты, сварные PE‑соединения, PVC‑муфты, адаптерные ступицы для гофрированных труб
• Поддерживаемые диаметры входа/выхода: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000 (в зависимости от варианта)
• Соответствие: DIN EN 13598-2:2009
• Типичное применение: колодцы для сточных и дождевых вод; конфигурации с несколькими входами (3/1) для сложных ответвлений
