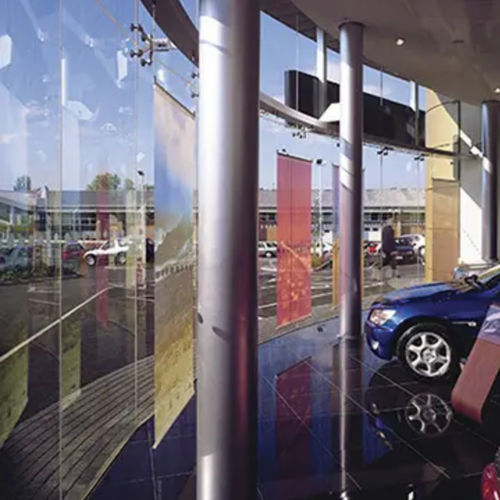

Стеклянная панель с контролем солнечной энергии POINT S

структурнаяна солнечной батарееслоистая

Описание
Системы POINT S и POINT D представляют собой точечные решения для наружного точечного остекления (VEA). POINT S: монолитное или ламинированное одинарное стекло с проходными шарнирными креплениями. POINT D: двойные стеклопакеты с проходными шарнирными креплениями. Эти системы позволяют закреплять наружные стеклянные блоки на вертикальной или наклонной несущей конструкции. В световых фонарях стекла могут быть подвешены (верхняя несущая конструкция) или оперты (нижняя несущая конструкция). Формы стекол могут быть прямоугольными, квадратными, трапециевидными или треугольными. Количество креплений (3, 4, 6 или 8) определяется в зависимости от толщины, размеров, формы и нагрузок, воздействующих на стекло.

Валидация
Обе системы одобрены CSTB (Avis Technique): POINT S (Avis Technique n° 6/15-2279_V2) и POINT D (Avis Technique n° 6/15-2280_V2).

Применение

• Эстетичные и высокопроизводительные фасады VEA (вестибюли, представительные здания)
• Внешняя структура фасада с двойной оболочкой
• Световые фонари
• Кубы лифтов
• Козырьки
• Внутренняя отделка и городская мебель

Преимущества

• Прозрачность и естественное освещение: минимальная видимая конструкция обеспечивает максимальную визуальную открытость и светопроницаемость.
• Эстетика: фасады без стоек и поперечин, ровная и однородная внешняя поверхность, характерная для современной архитектуры.
• Совместимость со стеклами COOL-LITE®: POINT D совместим с линейками SKN II и XTREME II; POINT S совместим с линейками ST и STB (включая COOL-LITE® ST BRIGHT SILVER). Линейки ST и STB могут использоваться в ламинированном стекле с покрытием, обращённым к PVB-плёнке.
• Возможность интеграции структурного промежуточного слоя SENTRYGLAS®: позволяет в некоторых случаях уменьшить толщину и вес стекла.
• Долговечность внешнего вида ламинированного стекла: двойная фиксирующая гайка ограничивает чрезмерное затягивание промежуточного слоя и снижает риск деламинации вокруг отверстий.

Ассортимент и характеристики креплений и стекол
Отверстия в стекле фрезеруются с учётом формы и размера головки крепления; внешний вид после монтажа получается заподлицо. Диаметры креплений: 36 мм или 50 мм.

Совместимые толщины

• POINT S: монолитное стекло 8–19 мм; ламинированное стекло от 17 мм (68.4) до 30 мм (15 12.4).
• POINT D: составы от 29 мм (8-15-6) до 53 мм (10 10.4–15-66.4), с одной или двумя ламинированными поверхностями в зависимости от состава.

Стекла SECURIPOINT®
Стекла SECURIPOINT для POINT S и POINT D подвергаются закалке и испытанию Heat Soak Test (HST). Они изготавливаются на идентифицированных производственных площадках и маркируются специальным знаком, сохраняющимся после монтажа.

Максимальные размеры

• POINT S: до 3210 x 6000 мм
• POINT D: до 2500 x 5000 мм

Характеристики
Система POINT D допускает применение стекол COOL-LITE® SKN II и XTREME II, обеспечивая широкий выбор тепловых и солнечных характеристик. Значения характеристик (измерения по EN 673 и EN 410) рассчитываются для минимальной совместимой конфигурации (например, POINT D 8-15-6) при расположении покрытия в соответствии с предписаниями (поверхность 2 для солнцезащитных стекол, поверхность 3 для низкоэмиссионных стекол).

Техническая поддержка (области консультаций)

• Расчёт размеров стекол
• Определение необходимого числа креплений
• Идентификация дополнительных защит в зависимости от конфигурации
• Изучение регламентирующих технических аспектов (включая сейсмические требования)

Технические характеристики / спецификации

• Марка: Saint-Gobain Glass
• Модели: POINT S и POINT D (VEA-системы)
• Валидация: CSTB Avis Technique POINT S n° 6/15-2279_V2 ; POINT D n° 6/15-2280_V2
• Диаметры креплений: 36 мм или 50 мм
• Совместимые толщины POINT S: 8–19 мм (монолитное) ; 17–30 мм (ламинированное по составам)
• Совместимые толщины POINT D: 29–53 мм (напр., 8-15-6 до 10 10.4–15-66.4)
• Максимальные размеры стекла: POINT S 3210 x 6000 мм ; POINT D 2500 x 5000 мм
• Совместимость с солнечными стеклами: COOL-LITE® SKN II, XTREME II (POINT D) ; COOL-LITE® ST, STB (POINT S)
• Возможность интеграции структурного межслоя SENTRYGLAS®
• SECURIPOINT® стекла: закалённые и обработанные HST, специальная маркировка
