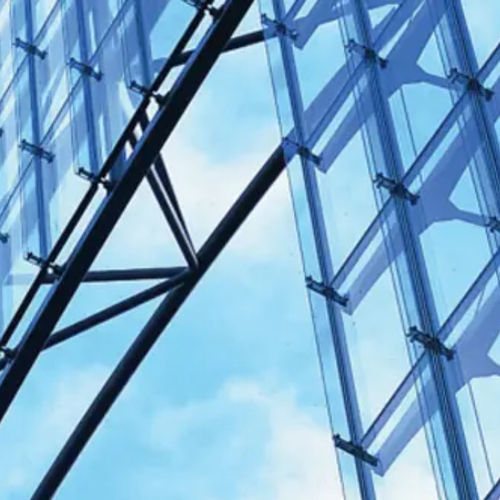

Фасад из стекла SPIDER GLASS®

фиксированныйустойчивый к погодным катаклизмам

Описание
SPIDER GLASS® — это комплексная система остекления и крепления к несущей конструкции для внешнего прикреплённого остекления (VEA). Система состоит из защитных стеклопакетов POINT S или POINT D с проходными креплениями, элементов крепления к конструкции (анкерные крепления и соединители) и систем герметизации. Это нетрадиционное решение подтверждено Техническим заключением CSTB № 2.1/13-1571_V2.

Области применения

• Вертикальные или наклонные фасады
• Фасады с двойной оболочкой
• Крыши, фонари и навесы
• Облицовки шахт лифтов
• Внутренняя отделка
• Городская мебель

Преимущества
SPIDER GLASS® SYSTEMS обеспечивает совместимые стеклянные компоненты и металлические детали, специально разработанные для VEA. Система упрощает страховые и технические вопросы для монтажников, проектировщиков и заказчиков. Она даёт возможность проектировщикам создавать ровные, прозрачные ограждающие конструкции, поддерживаемые тонкими, лёгкими конструкциями.

Ассортимент и компоненты

• Стеклопакеты: защитные стеклопакеты серий POINT S или POINT D, представляющие собой неразрывный комплект стекла и шарнирных креплений.
• Анкеры: металлические элементы, предназначенные для соединения стеклянной стенки с несущей конструкцией; они воспринимают собственный вес стекол, климатические нагрузки (ветер, снег) и позволяют регулировать плоскостность. Анкеры могут иметь от 1 до 4 рычагов (спутников) в зависимости от положения и оснащены регулировочными и температурными устройствами. Предлагаются четыре модели анкерных креплений из нержавеющей стали с полированной или сатинированной отделкой в зависимости от случая.
• Соединители: элементы, обеспечивающие связь между анкерами и вторичной или несущей конструкцией; доступны различные решения для разных конфигураций стыков.
• Системы герметизации: герметизация между стеклами осуществляется путём нанесения экструдированного силиконового герметика на уплотнительный шнур; периферийный силиконовый профиль обеспечивает герметичность между стеклами или между стеклом и конструкцией здания.

Конфигурации конструкций

• Близкая структура (система S1): анкеры закреплены непосредственно на несущей конструкции через соединители (омега I или II). Расстояние панель–структура порядка 100 мм; соединители рассчитаны на приём прямоугольных, круглых или эллиптических профилей.
• Сдвинутая структура (система S2): стекла подвешены на вертикальных натяжных тросах; стеклянная панель жестко раскрепляется сетью тяг, перпендикулярных стеклам, или стеклянным ригелем, что позволяет отвести несущую конструкцию от плоскости фасада и увеличить прозрачность; тяги возможны до 2 м.
• Сдвинутая структура (система S3): стекла подвешены на вертикальных натяжных тросах с раскреплением, выполненным горизонтальными тросами.

Примечания по монтажу
Для каждого стеклопакета одно крепление служит опорной точкой; остальные крепления допускают перемещение в одном или двух направлениях. Изделия оснащены регулировочными устройствами. Для монтажников доступно руководство по монтажу SPIDER GLASS® SYSTEMS, подробно описывающее установку компонентов и выполнение герметизации.

Технические характеристики / спецификации

• Руководство по монтажу доступно для монтажных клиентов (подробно описывает установку компонентов и герметизацию).
• Принципы проектирования: несущая конструкция рассчитывается на восприятие веса стеклопакетов и климатических нагрузок; она не передаёт нагрузок на стекла.
• Стекла воспринимают только климатические нагрузки и должны быть независимы друг от друга, чтобы избежать передачи усилий.
• Возможны различные типы несущих конструкций (близкая, сдвинутая и т.д.).
• Монтаж: опорное крепление на каждое стекло, остальные крепления допускают перемещения, изделия оснащены регулировочными устройствами.
• Герметизация между стеклами: экструдированный силиконовый герметик на уплотнительном шнуре; периферийный силиконовый профиль между стеклами или между стеклом и конструкцией.
• Нормативные элементы: CSTB Avis Technique № 2.1/13-1571_V2; соответствует рекомендациям брошюры CSTB 3574-V2.
