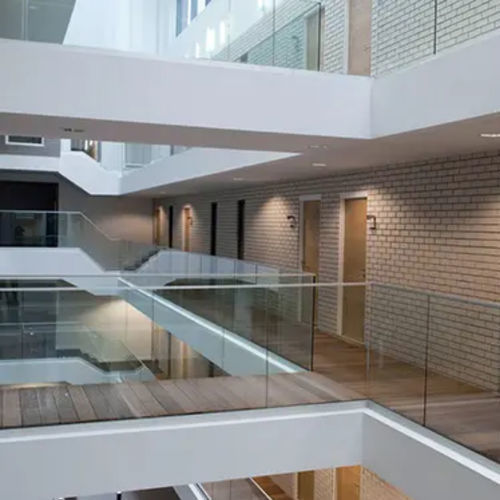

Ограждение из стекла DEFENDER series

с панельюдля наружного применениядля террасы

Описание
Бренд DEFENDER обозначает системы безрамных стеклянных ограждений без вертикальных стоек. В этих нетрадиционных системах, подтверждённых Avis Technique 2.1/21-1812_V1, только нижний край стекла заделан в алюминиевый профиль, закреплённый на бетонном основании. Для каждой серии предлагаемые профили позволяют устанавливать прямолинейные ограждения и могут использоваться в качестве лестничных маршей.

Цель
«Барьер защиты от падения, предназначенный для предотвращения опасности для всех пользователей доступных и прилегающих охраняемых зон»
Установка предназначена для предотвращения риска падения с высоты в любых общественных или жилых помещениях в соответствии с местными требованиями и нормами (статические/динамические испытания и расчёты).

Применение

• Балконы, террасы, кровельные террасы, мезонины
• Гостиницы
• Офисы, вестибюли
• Детские зоны: детские сады, школы
• Торговые центры (предотвращение падения предметов на нижние уровни)
• Аэропорты, вокзалы и т.д.
• Край бассейна, ветрозащита для панорамных или прибрежных ресторанов
• Трибуны, стадионы, залы для выступлений (система DF1212LM для монтажа на плите)

Размеры и остекление
В ограждении, состоящем из нескольких смежных панелей, расстояние между стёклами должно быть в пределах 5–110 мм. Минимальная ширина остеклённой панели — 500 мм.
Толщины стекла, пригодные для систем DEFENDER, могут быть:
• 17,52 мм (композиция 88.4) для систем DF88PICO, DF88LM, DF88DK, DF88MS и DF88FR
• 21,52 мм (композиция 10 10.4) для систем DF1010LM, DF1010DK, DF1010MS, DF1010FR и DF1010SP
• 25,52 мм (композиция 12 12.4) для систем DF1212LM и DF1212MS

Эстетика и допущенные стекла
Широкий ассортимент стекол, одобренных Avis Technique, для различных эстетических решений: прозрачное стекло PLANICLEAR®, сверхпрозрачное DIAMANT® для большей прозрачности, прозрачные и цветные ламинированные стекла STADIP® COLOR. Доступны стекла SECURIPOINT®: закалённые, подвергнутые Heat Soak (HST) и собранные в ламинированное стекло, соответствуют EN 14449 и EN 14179, с видимой маркировкой SECURIPOINT® после установки.

Требования к установке
Монтаж должен соответствовать рекомендациям Avis Technique 2.1/21-1812_V1. Показатели и допустимые типы стекол могут варьироваться в зависимости от местного законодательства и национальных предписаний.

Преимущества

• ПРОЗРАЧНОСТЬ: отсутствие вертикальных стоек обеспечивает ничем не закрытую видимость
• ЭСТЕТИКА: лаконичный вид, практически невидимая структура
• БЕЗОПАСНОСТЬ: комплексные системы, подтверждённые Avis Technique, конструкция снижает риск падения предметов

Техническое описание систем (фрагменты)
DEFENDER LM

• Патентованная система удержания и регулировки стекла
• Зажимы из POM и алюминиевые прижимы с крепёжными винтами из нержавеющей стали A4
• Быстрая регулировка выравнивания стекол с помощью шестигранного ключа или шуруповёрта
• Высокопрочный гофрированный алюминиевый профиль
• Компактные размеры: b = 72/80 мм x h = 120 мм
• Поставляется прошлифованным/предварительно просверленным с шагом 200 мм
• Без крышки несущий профиль анодирован (не предназначен для сырого финиша)
• Толщина анодирования: 20 микрон

DEFENDER MS

• Патентованная система крепления стекла
• Зажимы POM, прижимы из алюминия или Grivory® и винты из нержавеющей стали A4
• Сплошной уплотнитель для максимизации контактной площади и производительности
• Простая и быстрая односторонняя установка (шестигранный ключ или шуруповёрт)
• Гофрированный алюминиевый профиль для высокой производительности
• Компактные размеры: b = 72/80 мм x h = 120 мм
• Поставляется предварительно просверленным с шагом 200 мм
• Без крышки несущий профиль анодирован (не предназначен для сырого финиша)
• Толщина анодирования: 20 микрон

Безопасность остекления
Использование закалённых ламинированных стекол, обработанных Heat Soak (HST) и маркированных SECURIPOINT®, соответствующих EN 14449 и EN 14179, что обеспечивает высокую прочность и повышенную безопасность.

Характеристики / технические спецификации

• Торговое название: DEFENDER
• Валидация: Avis Technique 2.1/21-1812_V1
• Применение: внутри и снаружи, частные здания и здания с общественным доступом
• Расстояние между стёклами: 5–110 мм
• Минимальная ширина панели: 500 мм
• Толщины стекол по системе: 17,52 мм / 21,52 мм / 25,52 мм (в зависимости от обозначений DF88…, DF1010…, DF1212…)
• Профили: гофрированный алюминий (b = 72/80 мм x h = 120 мм)
• Крепления: POM-зажимы, алюминиевые или Grivory® прижимы, винты из нержавеющей стали A4
• Предварительно просверленный шаг: 200 мм
• Анодирование несущего профиля: 20 микрон
• Защитные стекла: закалённые ламинированные HST, маркировка SECURIPOINT®, соответствие EN 14449 и EN 14179
• Обязательное соблюдение рекомендаций по монтажу из Avis Technique
