Электрический водонагреватель AE200TNWTEH/EU

встроенныйвертикальныйдля фотогальванического оборудования

Обзор

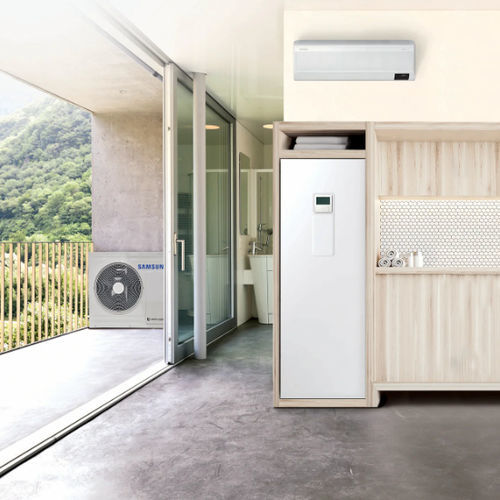

TDM Plus ClimateHub — это гидроагрегат с интегрированным баком (сплит‑тип), разработанный как компактное решение на базе теплового насоса для горячего водоснабжения (DHW) и отопления. Блок объединяет гидро‑/управляющий комплект с большим бойлером и сопутствующими трубопроводами, что позволяет устанавливать его в ограниченных помещениях, например на кухне или в подсобном помещении. Доступные объемы: 200 л (стандарт) и 260 л (опция). Предусмотрены однофазные варианты питания.

Ключевые преимущества и характеристики

• Компактные размеры для облегчения монтажа и обслуживания
• Интегрированная гидроустановка, совмещающая гидравлические компоненты и накопительный бак
• Готовность к интеграции с PV и Smart Grid
• Интуитивный сенсорный контроллер с поддержкой нескольких языков
• Опциональный Wi‑Fi‑комплект для удалённого управления и мониторинга через Samsung SmartThings (Wi‑Fi комплект заказывается отдельно)
• 4‑уровневый тихий режим для выбора низкого уровня шума

Простой монтаж и удобное управление
Серии ClimateHub Mono, Split и TDM Plus разработаны с учётом минимальных требований к месту и упрощённого обслуживания. Сенсорный контроллер имеет яркий цветной дисплей, настройки температуры, мониторинг энергопотребления, летний режим и быструю диагностику ошибок. Независимые настройки температуры по зонам обеспечивают эффективную работу радиаторов и тёплых полов. Языки контроллера: английский, немецкий, французский, итальянский, испанский, польский, португальский, нидерландский, греческий, чешский, словацкий, финский, шведский, норвежский, датский и литовский.

Умная связь
С опциональным Wi‑Fi‑комплектом (заказывается отдельно) пользователи могут удалённо управлять и контролировать до 16 внутренних блоков через приложение Samsung SmartThings. Требуются Wi‑Fi‑подключение и учётная запись SmartThings. Совместимо с iOS 10.0 или новее и Android 5.0 или новее.

Тихая работа
4‑шаговый тихий режим обеспечивает выбираемые уровни снижения шума (прибл. -3 dB(A), -5 dB(A), -7 dB(A)) или позволяет поддерживать уровень шума до 35 dB(A) в зависимости от модели наружного блока и условий эксплуатации. Фактические значения шума зависят от мощности и условий окружающей среды.

Технические характеристики

• Модель (коммерческое обозначение): AE200TNWTEH/EU
• Тип: сплит‑тип, гидроагрегат с интегрированным баком
• Режим: тепловой насос (A2W)
• Доступные объёмы бака: 200.0 L (выбран); 260.0 L (опция)
• Доступное питание: 1 фаза (выбрано)
• Питание (внутренний блок): 220~240 V, 50 Hz, 1 Φ
• Потребляемый ток: Охлаждение: 0.9 A; Макс охлаждение 1): 0.9 A; Отопление: 0.9 A; Макс отопление 2): 22.7 A
• Мощность (номинал): Охлаждение 8.7 kW; Макс охлаждение 8.7 kW; Отопление 9.0 kW; Макс отопление 9.0 kW
• Электрические параметры: MCA (минимальная токовая нагрузка цепи) 22.7 A; MFA (максимальный плавкий предохранитель) 28.4 A
• Потребляемая мощность: Охлаждение 1) 0.2 kW; Макс охлаждение 1) 0.2 kW; Отопление 2) 0.2 kW; Макс отопление 2) 5.2 kW
• Подсоединения хладагента (split): Тип: Flare nut; Жидкостная труба Ø: 9.52 mm; Газовая труба Ø: 15.88 mm
• Подсоединения труб отопления: Тип: прямая труба; Жидкостная труба Ø: 28 mm; Газовая труба Ø: 28 mm
• Подсоединения труб ГВС: Тип: прямая труба; Жидкостная труба Ø: 22 mm; Газовая труба Ø: 22 mm
• Декларированный профиль нагрузки по нагреву воды: L
• Класс энергоэффективности (нагрев воды): A+
• Номинальный объём бака ГВС: 200 L
• Чистый объём бака ГВС: 194 L
• Материал бака ГВС: SUS 316L (нержавеющая сталь)
• Макс давление воды в баке ГВС: 10 bar
• Макс температура воды в баке ГВС: 70 °C
• Мощность погружного нагревателя (усилитель): 3 kW
• Изоляция бака: PU‑пена
• Опции резервного нагревателя: 2 kW (стандарт), опционально 4 kW / 6 kW
• Тепловой предохранитель резервного нагревателя: 75 (93) °C
• Устройства безопасности: предохранительный клапан давления 2.9 bar; датчик потока: ○ (5~60 LPM); предохранительный клапан температуры и давления (бак): 7 bar, 90 °C
• Термостат (для погружного нагревателя): Нормальная температура (заводская установка) 80 °C; Ручное срабатывание 90 °C; Авто вкл. 15±3 °C
• Внутренний объём расширительного бака: 8 L; Рабочее давление: 0.3 MPa
• Первичный циркуляционный насос: Тип BLDC Inverter; Макс статическое давление: 9.5 mAq
• Водяной теплообменник: Тип паяный пластинчатый; Внутренний объём: 1.01 L (вода) / 0.98 L (хладагент)
• Класс защиты: IPX1
• Шум: Звуковое давление 29 dBA; Уровень звуковой мощности 43 dBA
• Масса нетто (внутренний блок): 137 kg
• Габариты (ШxВxГ) внутреннего блока: 595 x 1,800 x 700 mm
• Диапазоны рабочих температур: Охлаждение 10 ~ 46 °C; Отопление -25 ~ 35 °C; Горячая вода -25 ~ 43 °C
• Температура уходящей воды: Отопление 15 ~ 55 °C; Охлаждение 5 ~ 25 °C
• Умные функции (встроенные): Встроенный WiFi: N/A; Bluetooth: N/A; WiFi‑комплект: N/A (WiFi‑комплект доступен как опция)
• Подключение приложения: Поддержка SmartThings: N/A (требуется опциональный WiFi‑комплект)
