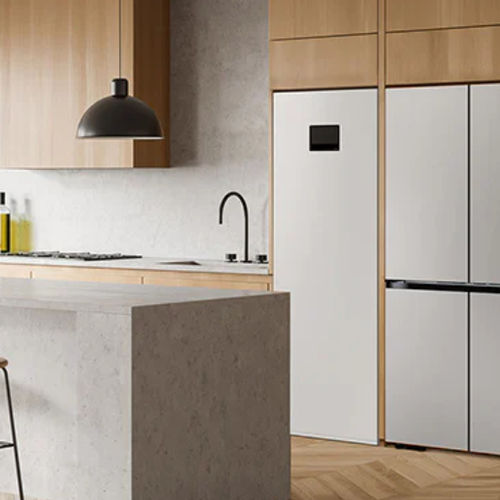

Тепловой насос воздух/вода AE200DNXTPHEU

со встроенным гидравлическим модулемдля бытового использованиядля установки внутри помещений

Обзор TDM Plus ClimateHub S2 (2-зонный) - это интегрированный гидроагрегат и бытовой бак для горячей воды, предназначенный для использования в жилых помещениях. Он отличается тонким внутренним дизайном, управлением AI Home с 7-дюймовым сенсорным дисплеем, встроенным Wi-Fi и совместимостью с приложениями SmartThings, а также возможностью установки резервного электронагревателя. 2-зонные модели оснащены циркуляционным насосом, смесительным клапаном и датчиком температуры, что позволяет создать две зоны нагрева без дополнительных устройств. Основные характеристики продукта

• Малогабаритная конструкция для беспроблемной установки в различных местах и многоквартирных домах.
• AI Home: 7-дюймовый сенсорный дисплей с поддержкой нескольких языков, мониторинг использования солнечных батарей и управление подключенными приборами SmartThings.
• Быстрая и простая установка: магнитные фильтры, 3-ходовые клапаны и расширительный бак входят в комплект; можно установить быстро (даже за один день).
• Улучшение энергосбережения: увеличенная площадь теплообмена, снижение теплопотерь благодаря 3-слойной изоляции; повышение эффективности нагрева воды по сравнению с предыдущей моделью.
• Новый аварийный режим: автоматическое переключение на электронагреватель, если тепловой насос не в состоянии поддерживать горячую воду и отопление помещений (программное обеспечение доступно для некоторых моделей/обновлений).
• Удобная поддержка: руководство пользователя доступно через дисплей AI Home, когда система EHS подключена к Интернету.
• Поддержка встроенного WiFi и приложения SmartThings для удаленного мониторинга и функций режима AI Energy.

Вместимость и варианты исполнения Доступный номинальный объем бака: 200 л. Доступные варианты питания: однофазный (1Φ) и трехфазный (3Φ) варианты в зависимости от модели и выбора резервного нагревателя. Мощность резервного нагревателя: 2 кВт и 4 кВт в однофазном варианте, 6 кВт в трехфазном; для достижения большей мощности электронагревателя можно добавить дополнительный резервный нагреватель мощностью 3 кВт (MHC-300FP) (продается отдельно). Характеристики и рабочие диапазоны Диапазоны рабочих температур и температуры уходящей воды: A2W нагрев до 55 °C (диапазон нагрева A2W 15-55 °C), бытовая горячая вода 30-70 °C, нагрев отходящей воды 15-65 °C, диапазон охлаждения 5-25 °C, где применимо. Несколько внутренних тестов и сравнение условий испытаний в странах ЕС приводятся для повышения эффективности и теплопотерь. Документация Для данного изделия имеется документ о соответствии (документация на изделие предоставляется производителем). Карактристики / технические характеристики

• Тип: Настенный гидроагрегат типа TDM.
• Режим: Тепловой насос (A2W).
• Название коммерческой модели/серии: TDM Plus ClimateHub S2 (2-зоны).
• Обозначение, указанное на странице продукта: AE200DNXTPHEU (идентификатор варианта).
• Доступная емкость (бак): 200.0 л (номинальный); чистый объем воды 194 л.
• Доступная мощность / варианты: 1 фаза и 3 фазы (в зависимости от модели).
• Питание (внутренний блок): 3Φ, 380~415В, 50Гц / 1Φ, 220~240В, 50Гц.
• Входной ток (примеры): Охлаждение: 1Φ 1,3 A; Максимальный нагрев: 3Φ 8,7 A / 1Φ 18,7 A (значения указаны для каждого варианта).
• Потребляемая мощность (примеры): Охлаждение 1Φ 0,3 кВт; Максимальный нагрев 3Φ 6,0 кВт / 1Φ 4,3 кВт.
• MCA: 3Φ 8,7 / 1Φ 18,7 A. MFA: 3Φ 10,9 / 1Φ 23,4 A.
• Энергоэффективность (предусмотренные поля): Заявлен класс энергоэффективности нагрева воды A+; другие поля EER/COP N/A для некоторых конфигураций.
• Заявленный профиль нагрузки ГВС: L (Large).
• Класс энергоэффективности ГВС: A+.
• Материал бака ГВС: SUS 316L.
• Изоляция бака ГВС: Внутренняя EPP + VIP + Внешняя EPS.
• Номинальный объем воды (бак): 200 л; Макс. давление воды: 10 бар; Макс. температура воды: 70 °C.
• Резервный нагреватель: пример спецификации показан 3Φ 6 кВт; спецификация термопредохранителя: 98 +0 -5 °C.
• Защитные устройства: Давление предохранительного клапана 2,9 бар; Датчик потока: 5-60 л/мин; клапан сброса температуры и давления в баке: 10 бар, 90 °C.
• Расширительный бак: внутренний объем воды 10 л; рабочее давление 0,3 МПа.
• Водяной насос (основной): BLDC Inverter (PWM); Макс. статическое давление: 9 ммАк (указано как 9 мАк).
• Водяной теплообменник: Паяный пластинчатый теплообменник; внутренний объем воды 1,01 л (со стороны воды) / 0,98 л (со стороны хладагента).
• Трубопроводные соединения (разделение хладагента): Развальцовочная гайка; жидкостная труба Ø 9,52 мм (3/8"), газовая труба Ø 15,88 мм (5/8").
• Подключения трубопроводов отопления помещений: Прямая труба; жидкостная/газовая труба Ø 28 мм для линий отопления помещений.
• Подключения трубопроводов ГВС (моно): Прямая труба; жидкостная/газовая труба Ø 22 мм.
• Подключения трубопроводов ГВС (вторичная вода): BSPP с наружной резьбой; пример жидкостного соединения показан как 1" (дюйм) мм.
• Ограничения по монтажу: Макс. высота 30 м; Макс. длина 50 м.
• Заводская заправка хладагента указана как 0 кг в таблице для данной конкретной записи продукта (поля заводской заправки показаны как 0 кг / 0 tCO2e в блоке спецификации).
• Класс защиты IP: IPX1.
• Звук: Звуковое давление 33 дБА; Уровень звуковой мощности 47 дБА.
• Внешние размеры (внутренний блок): Размеры нетто (Ш x В x Г): 598 x 1 850 x 600 мм; Вес нетто: 145 кг.
• Внешние размеры (наружный блок): вес нетто указан как 0 кг / размеры N/A в данной записи (не применимо для варианта со встроенным гидроагрегатом).
• Диапазоны рабочих температур (примеры): Охлаждение 4-35 °C; Нагрев 4-35 °C; A2W Нагрев 15-55 °C; A2W Охлаждение 5-25 °C; Бытовая горячая вода 30-70 °C.
• Температура уходящей воды: Нагрев 15-65 °C; Охлаждение 5-25 °C.
• Интеллектуальные функции: Встроенный WiFi: Да; Bluetooth: N/A; WiFi комплект: N/A; Поддержка приложений SmartThings App: Да.
• Функции приложений и искусственного интеллекта: Центр управления AI Home, режим AI Energy (снижение энергопотребления зависит от модели), возможность мониторинга PV при подключении.
