Тепловой насос воздух/вода AE160DNZTPHEU

для бытового использованиянастенныйдля горячей воды

Обзор Гидроагрегат TDM Plus S2 (2-зонный) - это настенный гидроагрегат для отопления и горячего водоснабжения жилых помещений. Предназначен для тонкой установки и совместимости с многоквартирными домами и квартирами. Доступная мощность для данного продукта: 16.0 кВт. 2-зонная модель управляет двумя зонами без дополнительных устройств и включает в себя циркуляционный насос, смесительный клапан и датчик температуры в 2-зонной конфигурации. Основные характеристики

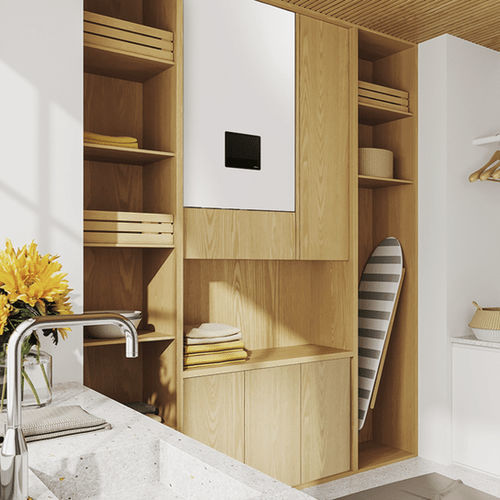

• Малогабаритный дизайн для интеграции с существующей бытовой техникой и шкафами
• Быстрая и простая установка: магнитные фильтры, 3-ходовые клапаны и расширительный бак входят в комплект; можно установить быстро (даже за один день)
• Встроенное управление для 2-зонных моделей; возможность выбора мощности резервного нагревателя (варианты 2, 4 или 6 кВт; 6 кВт в 3-фазном варианте)
• AI Home: интуитивный центр управления с 7-дюймовым сенсорным дисплеем, поддерживающим несколько языков; отслеживает использование солнечных батарей и подключается к SmartThings
• Новый аварийный режим (автоматическое переключение на электронагреватель при отказе теплового насоса)
• Встроенный Wi-Fi и поддержка приложения SmartThings

Документация Декларация о соответствии (PDF доступен в документации к продукту). Примечания и совместимость

• Размеры (блок Hydro Unit Mono): 530(Ш) x 840(В) x 350(Г) мм
• 2-зонная модель, оснащенная циркуляционным насосом, смесительным клапаном и датчиком температуры (не входит в стандартную модель)
• Варианты резервного нагревателя: 2 кВт и 4 кВт (однофазный), 6 кВт (трехфазный). При необходимости можно приобрести отдельный резервный нагреватель мощностью 3 кВт (MHC-300FP) для объединения до 9 кВт (продается отдельно)
• ФункцииAI Home (режимы энергопотребления, аварийный режим, ручная загрузка руководства на дисплее через QR при подключении)

Caractéristiques / spécifications techniques

• Тип: Настенный гидроагрегат типа TDM
• Режим: Тепловой насос (A2W)
• Доступная мощность (указана на странице): 16.0 кВт
• Доступная мощность: 1 фаза / 3 фазы
• Питание (внутренний блок): 3Ф, 380~415В, 50Гц / 1Ф, 220~240В, 50Гц
• Потребляемый ток (отображается типовой): 3Ф - / 1Ф 1,3 А (охлаждение); 3Ф - / 1Ф 1,3 А (максимальное охлаждение); 3Ф - / 1Ф 1,3 А (нагрев)
• Максимальный ток нагрева: 3Ф 8,7 А / 1Ф 18,7 А
• Потребляемая мощность (охлаждение): 3Ф - / 1Ф 0,3 кВт; (Макс. охлаждение): 3Ф - / 1Ф 0,3 кВт; (Нагрев): 3Ф - / 1Ф 0,3 кВт; (Макс. нагрев): 3Ф 6,0 кВт / 1Ф 4,3 кВт
• MCA (минимальная амплитуда цепи): 3Ф 8,7 / 1Ф 18,7 А
• MFA (Максимальная амплитуда предохранителя): 3Ф 10,9 / 1Ф 23,4 А
• Трубопроводные соединения - Макс. высота установки: 30 м; Макс. Высота: 30 м; Макс. Длина: 50 м
• Трубопроводные соединения - Жидкостная труба: 9.52 мм (3/8 дюйма); Газовая труба: 15.88 мм (5/8 дюйма)
• Подключения трубопроводов отопления помещений: Прямая труба; Жидкостная труба 28 мм; Газовая труба 28 мм
• Присоединения трубопроводов ГВС: Тип BSPP Female 1 1/4; Жидкостная труба 28 мм; Газовая труба 28 мм
• Подключения трубопроводов ГВС (вторичная вода): Тип BSPP male
• Рефрижератор - заводская заправка: 0 кг (заводская заправка показана как 0 кг)
• Соединения трубопроводов рефрижератора (разъемные): Тип - развальцовочная гайка; Жидкостная труба 9,52 мм; Газовая труба 15,88 мм
• Водонагрев / ГВС: Заявленный профиль нагрузки / Класс энергоэффективности: N/A (не применимо / не доступно)
• Бак ГВС: Номинальный/нетто объем воды, материал и давление: N/A, если не указано
• Резервный нагреватель: Мощность (показан пример) 3Ф 6кВт; Термопредохранитель: 98 +0 -5 °C
• Защитные устройства: Давление перепускного клапана 2,9 бар; Датчик расхода 5~60 л/мин; Клапан сброса температуры и давления (бак) 10 бар, 90 °C
• Расширительный бак: Внутренний объем воды 10 л; Рабочее давление 0,3 МПа
• Водяной насос (основной): Тип BLDC Inv(PWM); Макс. Статическое давление 9 мАк
• Водяной теплообменник: Тип паяный пластинчатый теплообменник; внутренний объем воды 1,01 л (со стороны воды) / 0,98 л (со стороны хладагента)
• IP класс: IPX1
• Звук: Звуковое давление 33 дБА; Уровень звуковой мощности 47 дБА
• Внешние размеры (Внутренний блок) - Вес нетто: 60 кг; Размеры нетто (ШхГхД): 530 x 840 x 350 мм
• Диапазон рабочих температур: Охлаждение 4~35 °C; Нагрев 4~35 °C; A2W Нагрев 15~55 °C; A2W Охлаждение 5~25 °C; Бытовая горячая вода 30~70 °C
• Температура уходящей воды: Нагрев 15~65 °C; Охлаждение 5~25 °C
• Умные: Встроенный WiFi: Да; Поддержка приложений SmartThings: Да
