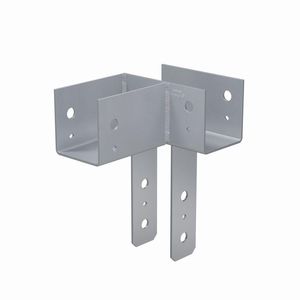

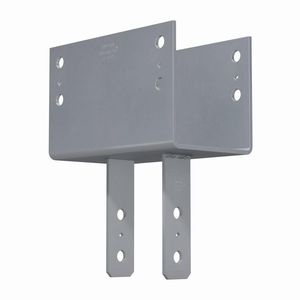

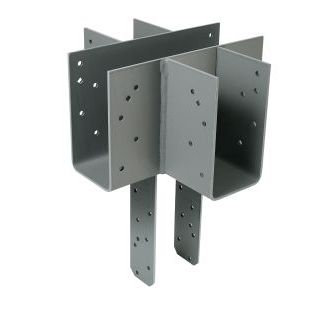

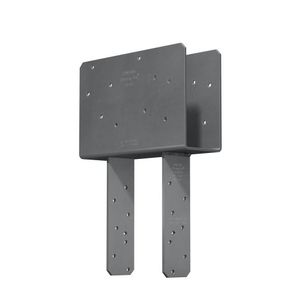

Коннектор для деревянных конструкций ECCLQ/CCCQ/CCTQ

из нержавеющей стали

Колпачки для колонн ECCLQ, CCCQ и CCTQ обеспечивают прочное соединение балки с колонной. В конструкции используются винты Strong-Drive® SDS Heavy-Duty Connector, обеспечивающие более быстрый монтаж и более низкий профиль по сравнению со стандартными сквозными болтами. Винты сконфигурированы таким образом, чтобы обеспечить высокие расчетные значения подъемной силы. Материал CCCQ3, ECCLQ3, CCTQ3, CCCQ4, ECCLQ4, CCTQ4, CCCQ4.62, ECCLQ4.62, CCTQ4.62, CCCQ6, ECCLQ6, CCCTQ6 - 7 калибров; все остальные - 3 калибра Отделка Серая краска Simpson Strong-Tie; также доступна в цвете HDG Установка Установите винты 1/4" x 2 1/2" Strong-Drive SDS Heavy-Duty Connector, которые входят в комплект, во все круглые отверстия. (Винты с защелками не дадут такой же нагрузки) Дополнительная сварка не допускается. Варианты Можно изготовить множество комбинаций размеров балок и стоек (см. рабочую таблицу "Варианты крышек колонн с несколькими балками", T-C-CCQLTC-WS). Доступны варианты шириной до 8 дюймов. ECCLQ поставляется с левой или правой ориентацией балки. Укажите ECCLLQ или ECCLRQ. Лямки могут быть повернуты, если W1 ≥ W2. Крышки колонн можно заказать без хомутов для приварки к стальной колонне в полевых условиях; при этом действуют полные нагрузки. Укажите CCCOQ/CCTOQ/ECCLOQ. Сварка производится проектировщиком.
