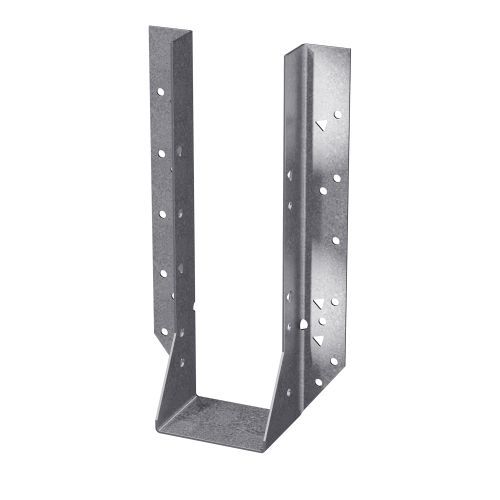

Балочный башмак HU/HUC

Подвесы HU/HUC могут быть установлены на каменной/бетонной стене, как описано ниже. Кроме того, аналогичным образом могут быть установлены подвесы HU с одним скрытым фланцем. Изделия HU и HUC - это сверхпрочные подвесы для монтажа на балки, изготовленные из оцинкованной стали 14-го калибра. HUC - это версия HU со скрытым фланцем (лицевые фланцы повернуты внутрь). HU поставляется со скрытыми фланцами при условии, что размер W составляет 2 5/16" или больше, при нагрузке 100% от табличной. Укажите HUC. HU поставляется с одним скрытым фланцем, если размер W составляет менее 2 5/16" при 100% нагрузке на стол. Укажите версию 'X' и укажите фланец для скрытия. Для любого HU или HUC, представленного в данном каталоге, пользователь может заменить все торцевые гвозди на винты 1/4" x 1 3/4" Titen® 2 (модель TTN2-25134H) для бетона и винты 1/4" x 2 3/4" Titen 2 (модель TTN2-25234H) для GFCMU. Следуйте всем инструкциям по установке и используйте табличные нагрузки из таблиц пиломатериалов или EWP. Материал 14 калибр Отделка Оцинкованная; доступны ZMAX® и нержавеющая сталь Установка Прикрепите подвесы к бетонным стенам или стенам из GFCMU с помощью винтов Titen 2 с шестигранной головкой. Винты Titen для GFCMU (1/4" x 2 3/4" - модель TTN2-25234H) и для бетона (1/4" x 1 3/4" - модель TTN2-25134H) не поставляются вместе с подвесами. Просверлите отверстие диаметром 3/16" на указанную глубину заделки плюс 1/2". В качестве альтернативы просверлите отверстие диаметром 3/16" на указанную глубину и продуйте его сжатым воздухом. Внимание: Отверстия большого диаметра в материале основания уменьшат или устранят механическое сцепление резьбы с материалом основания и снизят несущую способность анкера.
