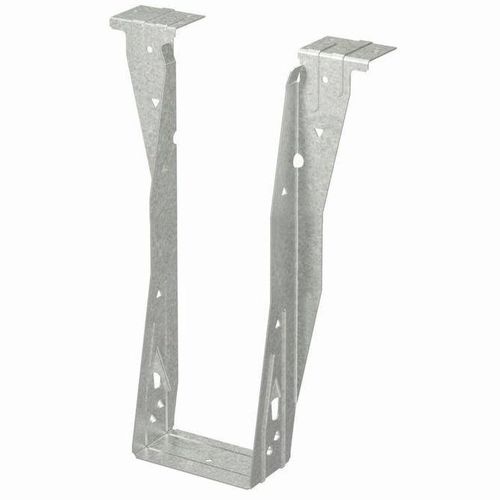

Балочный башмак ITS/MIT/HIT

Компания Simpson Strong-Tie предлагает специальный ассортимент подвесов для двутавровых балок с верхним фланцем, которые отвечают уникальным потребностям двутавровых балок, обеспечивая превосходные характеристики и простоту установки. ITS Инновационный ITS устанавливает стандарт для подвесов для верхнего фланца из инженерной древесины. ITS устанавливается быстрее и использует меньше гвоздей, чем любой другой подвес для верхнего фланца EWP. Сиденье Strong-Grip™ и фланец Funnel Flange™ позволяют устанавливать стандартные балки без использования гвоздей, что обеспечивает самую низкую стоимость установки. Сиденье Strong-Grip надежно фиксирует двутавровые балки с толщиной фланца от 1 1/8" до 1 1/2". MIT/HIT - гвозди с положительным углом (PAN) PAN специально разработан для двутавровых балок при использовании с MIT или HIT. При использовании PAN материал гвоздевого отверстия не удаляется, а формируется таким образом, чтобы направить и ограничить путь гвоздя под углом примерно 45°. PAN минимизирует расщепление фланцев, позволяя экономить время на забивание гвоздей под лучшим углом. См. таблицы подвесок для верхних фланцев. Обратитесь к литературе производителя балок или соответствующему руководству по выбору соединителей Simpson Strong-Tie для определения фактических размеров балок. Материал ITS - 18 калибр; MIT, HIT - 16 калибр Отделка Оцинкованная Установка Используйте все указанные крепежные элементы. Убедитесь в том, что коллектор может принять необходимые крепежные элементы, указанные в таблице. См. монтажные чертежи для конкретного изделия. ITS - при стандартной установке двутавровых балок без ребра жесткости прибивание балок не требуется. При поддержке двутавровых балок с ребрами жесткости или прямоугольного элемента SCL (2) 0,148" x 1 1/2" должны быть установлены в дополнительные треугольные гвоздевые отверстия для стандартных значений установки. ITS - дополнительные треугольные гвоздевые отверстия могут использоваться для дополнительной нагрузки.
