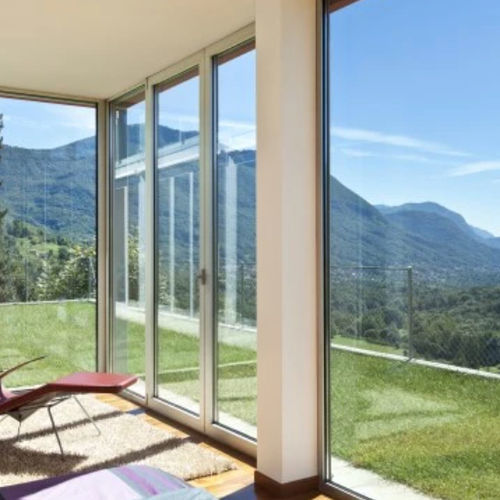

Слоистая стеклянная панель ŞIŞECAM SAFEPROTEC

с настиломпрозрачнаядля двери

Название продукта Şişecam SafeProtec (Şişecam Laminated Glass) Обзор Стекло - хрупкий материал, и стандартное флоат-стекло обладает низкой ударопрочностью. Увеличение толщины стекла повышает ударопрочность, но не устраняет риск получения травмы в результате разбития стекла. Şişecam SafeProtec минимизирует риск, связанный с разрушением стекла, удерживая осколки на месте в случае разрушения. Основные преимущества

• Минимизация риска получения травм при несчастных случаях, вызванных ударами людей о стекло.
• Защита от внешних воздействий; предотвращение/задержка проникновения в случае нападения и попыток кражи с использованием таких инструментов, как камни и палки.
• Воздействие на звукоизоляцию.
• Блокировка ультрафиолетовых (УФ) лучей, вызывающих обесцвечивание предметов и тканей, на 96-99%.
• Возможность использования в стеклопакетах (Isıcam), обеспечивающих безопасность и теплоизоляцию.
• Şişecam SafeProtec с покрытием Low-E обеспечивает эффективный контроль тепла.

Области применения Свод практических правил, касающихся безопасного стекла, включен в стандарт TSE 13433. Использование Şişecam SafeProtec является хорошим решением для обеспечения безопасности там, где разбитие стекла представляет опасность.

• Остекление на высоте до 80 см от пола
• Остекление, продолжающееся непрерывно от пола до потолка
• Остекление в столярных стеклянных дверях и боковых столярных элементах стеклянных дверей
• Верхнее остекление

Типичные области применения

• Витрины магазинов
• Стекло крыши и потолка
• Ветровые стекла
• Перила
• Стекло внутренних перегородок
• Музейные витрины
• Банковские отделения
• Больницы (особенно психиатрические клиники)
• Переходы с интенсивным движением
• Переходы с интенсивным движениемтранспортные переходы
• Школы
• Детские сады
• Полицейские участки и военные учреждения
• Спортивные комплексы с интенсивным движением

Метод производства Şişecam SafeProtec производится путем соединения двух или более стеклянных пластин под воздействием тепла и давления с помощью специальных связующих поливинилбутиральных (PVB) прослоек. Размеры и толщина (PVB / толщина PVB / толщина стекла / стандартные размеры / допуски на толщину) Тип ПВБ | Толщина ПВБ (мм) | Толщина стекла (мм) | Стандартные размеры (мм) | Допуски по толщине (мм) Прозрачный | 0,38 | 3+3 | 3210 x 2250 3210 x 2140 | 0,4 Прозрачный | 0,76 | 3+3 | 3210 x 2500 3210 x 2140 | 0,4 Прозрачный | 1,52 | 3+3 | 3210 x 6000 3210 x 2140 | 0,4 Прозрачный | 0,38 | 4+4 | 3210 x 2250 3210 x 2140 | 0,4 Прозрачный | 0,76 | 4+4 | 3210 x 2500 3210 x 2140 | 0,4 Прозрачный | 1,52 | 4+4 | 3210 x 6000 3210 x 2140 | 0,4 Прозрачный | 0,38 | 5+5 | 3210 x 2250 3210 x 2140 | ± 0,4 Прозрачный | 0,76 | 5+5 | 3210 x 2500 3210 x 2140 | ± 0,4 Прозрачный | 1,52 | 5+5 | 3210 x 6000 3210 x 2140 | ± 0,4 Прозрачный | 0,38 | 6+6 | 3210 x 2250 3210 x 2140 | ± 0,4 Прозрачный | 0,76 | 6+6 | 3210 x 2500 3210 x 2140 | ± 0,4 Прозрачный | 1,52 | 6+6 | 3210 x 6000 3210 x 2140 | ± 0,4 Непрозрачный (примеры) | 0,38 | 4+4 | 3210 x 2500 | 0,4 Непрозрачный (примеры) | 0,38 | 5+5 | 3210 x 2500 | 0,4 Рекомендуемые меры безопасности / решения и стандарты Таблица: Рекомендуемые решения | стандарты и испытания (жесткий предмет / испытание маятником / EN) БЕЗОПАСНОСТЬ ДЛЯ ЖИЗНИ: две стеклянные пластины и прослойка из поливинилбутираля (≥ 0,38 мм). Защита от травм: при разрушении поливинилбутираль удерживает осколки вместе. Стандарты/испытания: EN 356 (испытание на падение жесткого предмета), EN 12600 (маятник) Примеры комбинаций: 3+0,38+3 и 4+0,38+4; Класс прочности: 2(B)2. Две стеклянные пластины и прослойка из поливинилбутираля (≥ 0,76 мм) для защиты от падений: P1A; примеры: 3+0,76+3, 4+0,76+4; класс 1(B)1. БЕЗОПАСНОСТЬ ИМУЩЕСТВА: две стеклянные пластины и PVB (≥ 0,76 мм) для защиты от нападений и взлома; стандарты P1A/P2A; примеры: 3+0,76+3, 4+0,76+4, 5+0,76+5; ссылки на классификацию EN приведены в таблицах. Классы долговечности в соответствии с EN 12600 (примеры сопоставления комбинации с классом, толщиной и весом стекла) Комбинация SafeProtec | Класс долговечности по EN 12600 | Толщина стекла (мм) | Вес (кг/м²) 3+0,38+3 | 2(B)2 | 6 | 15 4+0,38+4 | 2(B)2 | 8 | 19.74 5+0,38+5 | 1(B)1 | 10 | 24.8 6+0,38+6 | 1(B)1 | 12 | 29.8 8+0,38+8 | 1(B)1 | 16 | 39.7 3+0,76+3 | 1(B)1 | 7 | 15.5 4+0,76+4 | 1(B)1 | 9 | 20.24 5+0,76+5 | 1(B)1 | 11 | 25.3 6+0,76+6 | 1(B)1 | 13 | 30.3 8+0,76+8 | 1(B)1 | 17 | 40.2 10+0,76+10 | 1(B)1 | 21 | 50.2 Цвета и узоры Şişecam SafeProtec может быть изготовлен из синего, зеленого, дымчатого, бронзового, бирюзового и темно-дымчатого стекла и предлагает различные варианты декорирования. Непрозрачные и узорчатые варианты обеспечивают приватность и безопасность без ущерба для дневного света. Качество и соответствие Şişecam SafeProtec имеет маркировку CE и производится в соответствии с испытаниями на классы прочности по TS EN 12600 и TS EN 356 в аккредитованных международных лабораториях, как того требует соответствующая система маркировки. Резка ламинированного стекла - основные моменты Ламинированное стекло режется на столе для резки ламинированного стекла, который режет сверху и снизу одновременно, а затем автоматически ломает верх и низ. Не рекомендуется использовать столы для резки флоат-стекла для ламинированного стекла: резка на таких столах требует специальных разрезов X/Y и повышает риск поломки. Важные факторы резки: длина моста (3210-6000 мм), способ подачи, способ транспортировки, наклон стола, нагревательное оборудование (инфракрасное средневолновое), чувствительность режущей головки, минимальная длина реза и оборудование для разбивки верха и низа. Используйте летучие или моющиеся масла для резки; не используйте керосин. Очищайте пыль перед резкой; выступы на кромке поливинилбутираля удаляются режущим лезвием. Преимущества, которые следует учитывать при резке и складировании

• Давление алмаза нижнего резака должно быть на 0,1-0,2 бар выше, чем верхнего.
• Бурчание на линии реза указывает на чрезмерное давление на этой стороне; уменьшите его.
• Угол алмаза резака меняется в процессе использования - замените его по мере необходимости.
• Регулируйте значения давления постепенно; сначала уменьшите до 0, подождите, затем увеличьте.
• Убедитесь, что вакуумные диски надежно удерживают стекло и измерительные приборы плотно прижимаются.
• Спрей масла для резки нижней головки должен иметь фильтр, чтобы избежать засорения.
• Обслуживайте разрывные диски, вакуумные диски, разрывные стержни и пневматические детали, чтобы предотвратить непреднамеренные поломки.
• Содержите нагревательные резисторы в чистоте, чтобы избежать перегрева и утечки PVB.
• Храните ламинированное стекло защищенным от влажности и температуры; устанавливайте только после мытья и полной сушки, если используется как единое целое.

Caractéristiques / spécifications techniques

• Бренд: Şişecam
• Продукт: Ламинированное безопасное стекло (Şişecam SafeProtec)
• Темперированное: Нет
• Типы прослойки из поливинилхлорида: прозрачный и непрозрачный варианты
• Примеры толщины поливинилхлорида: 0.38 мм, 0,76 мм, 1,52 мм
• Типичные комбинации ламинирования: 3+3, 4+4, 5+5, 6+6, 8+8, 10+10 с вариантами ПВБ (например, 3+0,38+3)
• Стандартные размеры панелей: до 3210 x 6000 мм (различные комбинации), распространенные размеры: 3210 x 2250, 3210 x 2500, 3210 x 2140, 3210 x 6000
• Пример допусков по толщине: ±0,4 мм (зависит от комбинации)
• УФ-блокировка: 96-99%
• Стандарты: TS EN 12600, TS EN 356 (испытания на прочность и безопасность); маркировка CE
• Классы безопасности / примеры: 2(B)2, 1(B)1 в зависимости от комбинации
• Вес: пример 3+0,38+3 ≈ 15 кг/м²; 4+0,38+4 ≈ 19.74 кг/м²; 10+0,76+10 ≈ 50.2 кг/м²
• Доступные цвета: синий, зеленый, дымчатый, бронзовый, бирюзовый, темно-дымчатый
• Использование: безопасное для жизни остекление, защита от падения, охрана имущества, звукоизоляция, музейные экспозиции, банки, больницы, школы, перила, лобовые стекла, крыши/потолки
