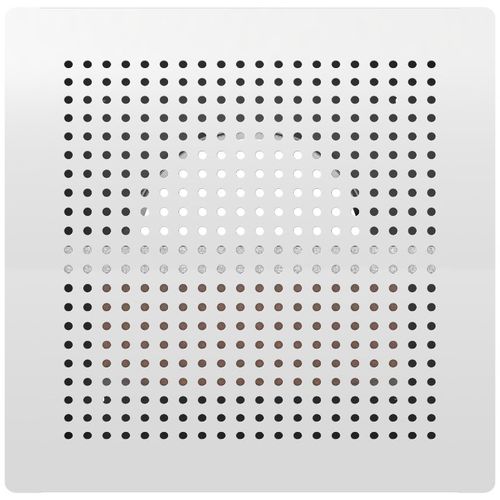

Акустический диффузор BOR-S

Описание BOR-S был специально разработан для обеспечения притока воздуха без сквозняков и с низким уровнем шума из задних стен офисов, гостиничных и жилых помещений и т.п. Структура потока предотвращает попадание воздушного потока в оккупированную зону до того, как он достигнет приемлемой температуры. Допускается максимальная разность температур ΔT 10K. BOR-S также подходит для систем VAV, так как схема распределения поддерживается по всей площади потока. Продукт оборудован для регулировки расхода воздуха и измерения при вводе в эксплуатацию. Дизайн Корпус BOR-S изготовлен из оцинкованной стали с выпуклой прямоугольной фасонной передней пластиной с перфорацией. Передняя панель имеет стандартное белое порошковое покрытие (RAL 9010, Gloss 30). Внутри корпуса установлена плоская регулируемая штора. Технические данные Диффузор оснащен регулируемой заглушкой, которая изменяет эффективную диафрагму потока воздуха и, таким образом, настраивает объем потока воздуха. Механизм подвижен снаружи двумя миниатюрными ушками, скользящими в пазах на боковинах изделия. Движение имеет 8 фиксированных положений вдоль траектории, определяемых выемками в канавке. Для настройки только эти положения обеспечивают необходимые шумовые параметры. Промежуточных положений следует избегать. В таблицах 1 и 2 приведены k-факторы изделия в каждом из 8-ми фиксированных положений. Использование соответствующего коэффициента К для выбранной настройки вместе с ΔP, измеренным на измерительном штифте (боковине) изделия, дает данные для легкого расчета фактического расхода при вводе в эксплуатацию. После ввода в эксплуатацию измерительный штифт должен быть закрыт.
