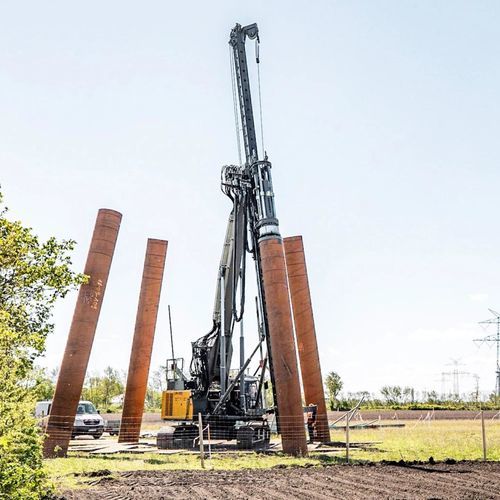

Свайный молот для разделительного барьера LRH 100.1

для строительствадизельныйгидравлический

Описание
Сваебойная установка LRH 100.1 обладает специальной кинематикой мачты, обеспечивающей большие вылеты и наклоны до 18° во всех направлениях. Это позволяет выполнить забивку полного ряда свай с одной позиции без перемещения базовой машины. Универсальная концепция молота допускает применение различных масс падения. LRH 100.1 предназначена для забивки деревянных, бетонных и стальных свай и создана на базе проверенной базовой единицы LB 25.

Ключевые параметры

• Макс. длина сваи: 19,5 м
• Макс. вес сваи: 8 т
• Наклон мачты: до 18° (1:3)
• Вылет (стрела): 8,7 м
• Вертикальный ход мачты: 4 м
• Макс. вес молота (базовый): 9 600 кг

Дополнительные особенности

• Простой транспорт и быстрая подготовка к работе: Транспортировка возможна в собранном виде с установленным молотом, что сокращает время подготовки на объекте.
• Большие вылеты и наклоны: Кинематика мачты обеспечивает вылеты до 8 м и наклоны до 18° во всех направлениях, позволяя забивать весь ряд свай из одной точки.
• Безопасный доступ: Боковые платформы, перила и лестницы интегрированы в конструкцию и не требуют демонтажа для транспортировки.
• Мощный привод: Дизельный двигатель Liebherr и бортовая гидравлика обеспечивают необходимую производительность без дополнительной силовой установки.
• Инновационная система управления: Программные и контрольные функции для различных методов работ; информация о машине и обслуживании отображается на цветных дисплеях.
• Надёжное сервисное покрытие: Международная сервисная сеть и быстрые поставки запчастей обеспечивают высокую эксплуатационную готовность.

Применение

• Забивка ударным методом (гидравлический молот) деревянных, бетонных и стальных свай.
• Установка рядов свай из одной позиции, включая наклонные сваи и случаи с большим вылетом.
• Объекты, требующие высокой мобильности и быстрого ввода в работу.

Технические характеристики

• Масса в снаряженном состоянии: 71,3 т
• Привод: традиционный (дизельный двигатель)
• Мощность двигателя: 250 кВт
• Макс. тяговое усилие на канате: 108 кН
• Макс. усилие подачи: 80 кН
• Наклон мачты: 1:3 (до 18°)
• Макс. высота: 24,0 м
• Макс. длина мачты/сваи: 19,5 м
• Вертикальный ход мачты: 4 м
• Макс. вес сваи: 8 т
• Макс. вылет: 8,7 м
• Вес молота: 6 600–9 600 кг
• Вес ударной части: 3 000–6 000 кг
• Предварительное бурение, макс. глубина: 12,0 м
• Предварительное бурение, макс. крутящий момент: 12 кНм
• Мин. транспортная ширина: 3 490 мм
• Мин. транспортная высота: 3 400 мм
