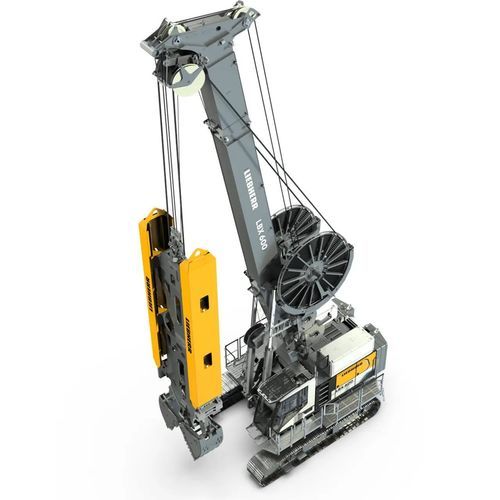

Механическая сверлильный станок LBX 600 UNPLUGGED

электрическаясо стенкой из бетона, уложенного на местедля гражданского строительства

Описание
Монтажная установка LBX 600 unplugged разработана для устройства стен в грунте (slurry wall) на городских и шумочувствительных стройплощадках. Аккумуляторная версия (unplugged) не создаёт местных выхлопов и позволяет выполнять работы в ограниченном пространстве. Базовое устройство может транспортироваться как единый блок. Модульная коробчатая стрела обеспечивает три конфигурации машины и высокую гибкость эксплуатации. LBX 600 может оснащаться механическими или гидравлическими грейферами и долотом.

Ключевые особенности

• Компактная машина, пригодная для узких и городских участков
• Электрический привод — отсутствие локальных выбросов
• Аккумуляторный режим (Unplugged); зарядка от обычной электросети стройплощадки
• Опция работы от сети (Plugged-in) — возможность эксплуатации при подключении или подзарядки за несколько часов
• Модульная коробчатая стрела с тремя вариантами конфигурации и переменной досягаемостью
• Возможность установки гидравлических и механических грейферов, долота и других навесных приборов
• Две мощные фрикционные/фри-фолл лебёдки для высокой тяговой силы в грейферном и подъёмном режимах
• Компактный / телескопический ходовой (опорный) тележечный узел для простоты транспортировки и монтажа

Примеры навесного оборудования

• Грейфер для стен в грунте HSG 5-18 C/L — толщина стены: 500–1 800 mm
• HSG 5-18 C/L — ширина раскрытия захвата: 2 500–3 600 mm
• HSG 5-18 C/L — макс. сила закрытия на зубьях: 594 kN

Применение

• Устройство стен в грунте с использованием двустворчатого грейфера (clamshell) для выемки панелей连续墙

Технические данные (таблица)
Макс. рабочая глубина — 80 м
Макс. вес грейфера, полный — 30 т
Макс. тяговое усилие в грейферном режиме (две лебёдки) — 450 kN
Макс. тяговое усилие в режиме подъёма (две лебёдки) — 600 kN
Привод — Электрический (нулевой выброс)
Мощность двигателя — 390 kW
Суммарная мощность системы — 390 kW
Макс. тяговое усилие на тросу — 2 x 300 kN
Время зарядки аккумулятора — 5,0 ч
Ёмкость аккумулятора (рабочее время) — 4 ч
Мин. транспортная ширина — 3 000 mm
Мин. транспортная высота — 3 600 mm
Эксплуатационная масса — 72,5 т

Особенности / Технические спецификации

• Макс. рабочая глубина: 80 м
• Макс. вес грейфера (полный): 30 т
• Макс. тяговое усилие в грейферном режиме (две лебёдки): 450 kN
• Макс. тяговое усилие в режиме подъёма (две лебёдки): 600 kN
• Привод: электрический (нулевой выброс)
• Мощность двигателя: 390 kW
• Суммарная мощность: 390 kW
• Макс. тяговое усилие на тросу: 2 x 300 kN
• Время зарядки АКБ: 5,0 ч
• Время работы от АКБ: 4 ч
• Мин. транспортная ширина: 3 000 mm
• Мин. транспортная высота: 3 600 mm
• Эксплуатационная масса: 72,5 т
• Пример навесного оборудования (HSG 5-18 C/L) — толщина стены: 500–1 800 mm; ширина раскрытия: 2 500–3 600 mm; макс. сила закрытия: 594 kN
