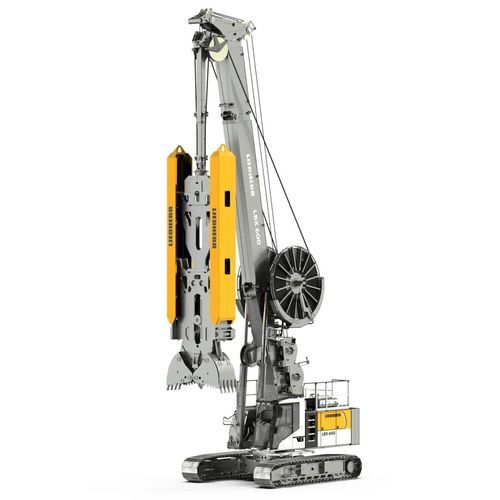

Сверлильный станок с дизельным двигателем LBX 600

механическаядля строительной площадкидля фундаментных свай

Описание
Установка для строительства стен в грунте отвечает требованиям городских строительных площадок. Компактные габариты обеспечивают работу в ограниченном пространстве. Базовую машину можно транспортировать как единое целое. Модульная коробчатая стрела позволяет реализовать три конфигурации машины и обеспечивает высокую гибкость. LBX 600 может оснащаться механическими или гидравлическими грейферами.

Ключевые преимущества

• Компактная конструкция для ограниченных городских участков
• Модульная коробчатая стрела с тремя вариантами исполнения
• Совместимость с механическими и гидравлическими грейферами и долотами
• Две лебёдки свободного падения: 450 кН в грейферном режиме и 600 кН в режиме подъёма
• Телескопическая опорная тележка и компактный корпус для удобства транспортировки и монтажа

Основные описанные функции

• Модульная коробчатая стрела: гибкость и различные конфигурации
• Различное навесное оборудование: гидравлические/механические грейферы, долото; совместимость с разными типами навески
• Мощные лебёдки свободного падения: 450 кН (грэйферная работа) / 600 кН (подъём) при двухлебёдочном режиме
• Компактный/стройный дизайн: компактные размеры и телескопическая опорная тележка для транспортировки и установки

Дополнительное оборудование и цифровые системы

• Система контроля вертикальности: отслеживает отклонения между стеной в грунте и грейфером, фиксирует данные производительности
• MyJobsite: сбор, документирование и анализ данных о процессах, машинах, строительной площадке и позиционировании
• PDE (регистрация рабочих процессов): запись данных машины в процессе работы
• Система позиционирования LIPOS: точное позиционирование при вбивке и бурении
• Визуализация давления на грунт: расчет текущего давления и сравнение с допустимыми пределами безопасности
• Дистанционное управление: упрощает погрузку для транспортировки и сборки

Применение

• Устройство стен в грунте с использованием грейфера (clamshell): выемка панелей стены в грунте двухчелюстным грейфером

Технические данные
Макс. рабочая глубина: 80 м
Макс. вес грейфера (полный): 30 т
Макс. тяговое усилие в грейферном режиме (двухлебёдочный режим): 450 кН
Макс. тяговое усилие в режиме подъёма (двухлебёдочный режим): 600 кН
Привод: традиционный (дизельный двигатель)
Мощность двигателя: 320 кВт
Макс. тяговое усилие на тросе: 2 x 300 кН
Мин. транспортная ширина: 3 000 мм
Мин. транспортная высота: 3 600 мм
Масса в рабочем состоянии: 64,5 - 72,4 т

Пример навесного оборудования (грейфер HSG 5-18 C/L)

• Толщина стенки: 500 - 1 800 мм
• Ширина раскрытия губок: 2 500 - 3 600 мм
• Макс. сила закрытия в зубьях: 594 кН

Характеристики / Технические спецификации

• Макс. рабочая глубина: 80 м
• Макс. вес грейфера (полный): 30 т
• Макс. тяговое усилие (грейферный режим, 2 лебёдки): 450 кН
• Макс. тяговое усилие (режим подъёма, 2 лебёдки): 600 кН
• Привод: дизельный двигатель (конвенциональный)
• Мощность двигателя: 320 кВт
• Макс. тяговое усилие на тросе: 2 x 300 кН
• Мин. транспортная ширина: 3 000 мм
• Мин. транспортная высота: 3 600 мм
• Масса в рабочем состоянии: 64,5 - 72,4 т
• Опциональные системы: Verticality Assistant, MyJobsite, PDE, LIPOS, Ground Pressure Visualization, дистанционное управление
