Сверлильный станок с дизельным двигателем LRH 200

поворотнаяпогружнаядля строительной площадки

Описание

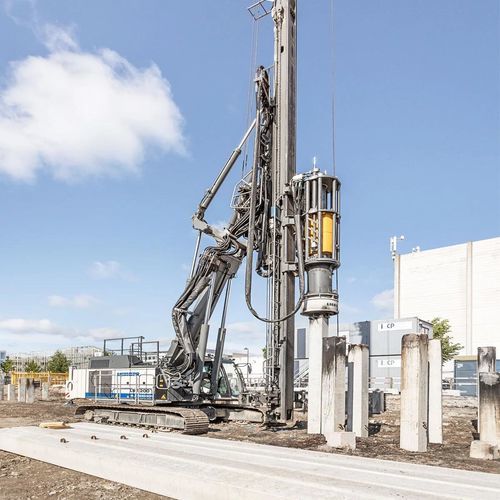

LRH 200 — комбинированная установка для забивки свай и бурения, предназначенная для работ по устройству фундаментов. Особая кинематика мачты обеспечивает большие вылеты (≈8 m) и наклоны до 18° во всех направлениях. Универсальная концепция молота допускает различные массы бойка/падения, что позволяет выполнять ударную забивку бетонных, стальных и деревянных свай. В буровой конфигурации установка имеет высокопроизводительный буровой привод для single‑pass методов (CFA, full displacement, DTH) и может применяться для перемешивания грунта. Компактная базовая машина построена на платформе LB 30 и может транспортироваться с установленной мачтой для быстрой готовности на объекте.

Особенности

• Гибкая кинематика мачты для больших вылетов и наклонов до 18° во всех направлениях.
• Вертикальный ход мачты ±6,5 m (в сумме ≈13 m) для значительной регулировки высоты в рабочей точке.
• Удобная транспортировка и быстрая установка: базовая машина и мачта транспортируются в сборе с минимальными гидравлическими работами.
• Универсальная концепция молота: основные веса молота (~6 740–18 000 kg) и массы ударных частей (3 000–10 000 kg).
• Высокопроизводительный буровой привод для методов single‑pass (CFA, full displacement, DTH) и возможность применения для soil mixing.
• Современная кабина с кондиционированием, эргономичными органами управления и хорошей обзорностью.
• Дизельный привод и бортовая гидравлика обеспечивают питание для множества навесных устройств без внешних агрегатов.

Применения

• Забивка свай ударами гидравлического молота, вибрационное вбивание и аналогичные методы.
• Бурение бесконечным шнеком (CFA) и бурение с полным вытеснением грунта.
• Down‑the‑Hole (DTH) бурение.
• Перемешивание грунта / улучшение основания (мокрое перемешивание, cutter mixing).
• Предварительное бурение и иные single‑pass методы.

Навесное оборудование / опции (примеры)

• Гидравлические молоты (серия H) с переменными массами бойка.
• Mixing drives (серия MA) для soil mixing.
• Ротационные приводы для предбурения и бурения (BA/BAT серии).
• Автоматизация лебёдки, распознавание инструмента и системы помощи оператору.
• Цифровые решения: MyJobsite, PDE запись данных процесса, LIPOS позиционирование, LiDAT телематика.

Характеристики / технические спецификации

• Масса в рабочем состоянии: 81,0 т
• Привод: традиционный (дизельный двигатель)
• Мощность двигателя: 250 кВт
• Макс. тяговое усилие лебёдки: 200 кН
• Макс. усилие подача/выталкивание: 200 кН
• Макс. крутящий момент (буровой привод): 250 кНм
• Наклон мачты: 1:3 (до ≈18°)
• Макс. высота: 29,2 м
• Макс. длина мачты: 25,7 м
• Вертикальный ход мачты: 6,5 м выше/ниже уровня земли (в сумме ≈13 м)
• Макс. длина сваи: 24,5 м
• Макс. масса сваи: 16 т
• Вес основного молота (мин.): 6 740 kg
• Вес основного молота (макс.): 18 000 kg
• Масса ударной части мин.: 3 000 kg
• Масса ударной части макс.: 10 000 kg
• Предбурение, макс. глубина: 17,4 м
• Предбурение, макс. крутящий момент: 35 кНм
• CFA, макс. глубина: 34,5 м
• CFA, макс. диаметр: 1 000 мм
• Full displacement, макс. диаметр: 500 мм
• Full displacement, макс. глубина: 35,2 м
• Soil mixing, макс. диаметр смешивания: 1 500 мм
• Soil mixing, макс. полезная длина: 34,3 м
• DTH, макс. глубина бурения: 25,2 м
• Мин. ширина транспортировки: 3 490 мм
• Мин. высота транспортировки: 3 400 мм
