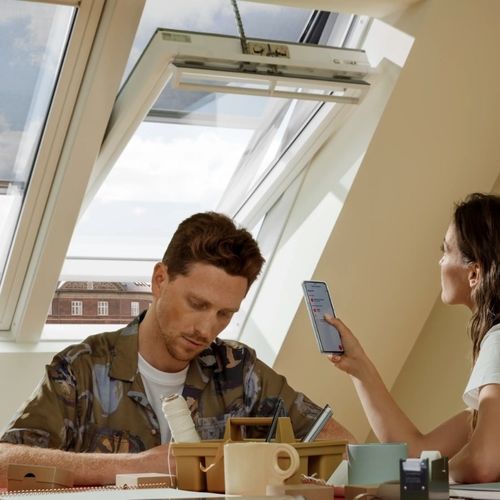

Электрическое мансардное окно ZZZ 275

из металлас верхним открываниемодностворчатое

Название продукта
Электрическое мансардное окно 230 В VELUX

Краткое описание
Электрическое мансардное окно 230 В, предназначенное для проводной интеграции в системы автоматизации зданий. Устройство оснащено встроенным датчиком дождя и допускает подключение электрической рулонной шторы. Установка производится аналогично ручным окнам; штора подключается непосредственно к мотору окна.

Основные преимущества

• Ориентировочная наценка: 400 € нетто по сравнению с ручным мансардным окном.
• Встроенный датчик дождя (при необходимости может быть заменён внешним датчиком системы управления зданием).
• Простая проводная интеграция в системы автоматизации.
• Подключение через 6‑проводной кабель (2 провода для окна, 2 для жалюзи/шторы).
• Монтаж: установка окна как обычно; рулонная штора подключается к мотору окна для упрощения монтажа.
• Проверка работоспособности возможна с помощью многоразового тест‑комплекта ZZZ 275 (продаётся отдельно).

Схема подключения и кабельные соединения
Предусмотрены две линии для окна (открыть/закрыть) и две для рулонной шторы (вверх/вниз). Каждая линия имеет цветовую маркировку согласно табличке и схеме подключения.
Функция входа определяется наличием 230‑В питания. Если питание 230 В подано только на окно, то реагирует только окно. Если окно и штора подключены одновременно, оба изделия будут реагировать на команды по управляющему кабелю. Каждое изделие должно быть подключено к отдельному выключателю или управляющему каналу.

Замечания по комбинации с электрическими солнцезащитными системами

• Как правило, не рекомендуется передавать управляющие команды электрошторе/жалюзи через 230‑В проводку окна, если штора не рассчитана на такое подключение. Штору можно управлять с помощью прилагаемого настенного выключателя.
• Для электрических 230 В окон GGL/GGU рулонная штора подключается в распределительной коробке к двум линиям шторы; питание осуществляется через сетевой кабель окна и встроенный блок питания.
• При установке на вновь смонтированное ручное мансардное окно в некоторых случаях/для некоторых размеров может потребоваться блок питания KLC 230.

Доступные варианты и размеры
Имеется обзор всех доступных вариантов и размеров 230 В мансардного окна; компактное резюме продукта и таблица размеров доступны в отдельном PDF‑документе.

Аксессуары и тест‑комплект

• Тест‑комплект 230 В (ZZZ 275) для проверки проводной интеграции после монтажа; многоразовый, продаётся отдельно.
• Датчик дождя входит в комплект — съёмный, может быть заменён внешним датчиком системы управления зданием при необходимости.

Мультимедиа
Доступно видео продукта, демонстрирующее монтаж и проверку работоспособности с тест‑комплектом ZZZ 275.

Технические характеристики

• Напряжение питания: 230 В (линейка электрических, проводных продуктов)
• Соединительный кабель: 6‑проводной кабель (возможность подключения окна и рулонной шторы)
• Линии: 2 линии для окна (открыть/закрыть), 2 линии для шторы (вверх/вниз)
• Датчик дождя: встроенный (возможна работа с внешним датчиком)
• Примечание по цене: ориентировочная наценка 400 € нетто по сравнению с ручным окном
• Тест‑комплект: ZZZ 275 для проверки функций (многоразовый)
• Монтаж: установка окна как у ручных окон; штору подключают к мотору окна
• Управление: каждое изделие требует отдельного выключателя или управляющего канала
