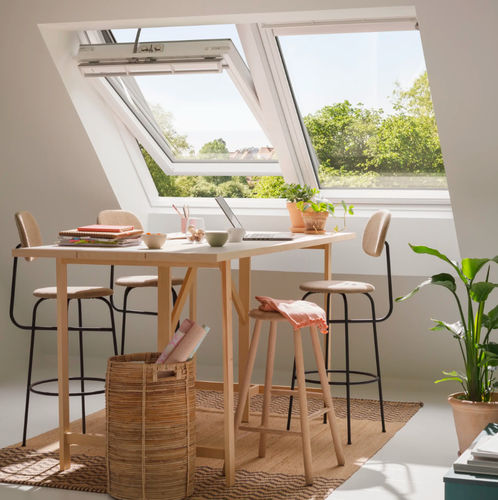

Окно из металла KLC 230 EU

с верхним открываниемодностворчатое2 створки

Описание продукта
Электрическое верхнее открывающееся мансардное окно 230 В от VELUX предоставляет проводное решение 230 В для электрического управления мансардными окнами и интегрированного управления рулонными наружными шторами. Оно разработано для проводной интеграции в системы автоматизации зданий и оснащено электрическими креплениями и точками подключения для окна и шторы.

Преимущества для ваших клиентов

• Доплата €400 нетто по сравнению с ручным мансардным окном (цена указана на нетто‑основе).
• Интегрированный датчик дождя защищает окно в ненастную погоду.
• Простая интеграция в системы автоматизации зданий.
• Подключение окна и шторы через 6‑жильный кабель (по 2 жилы на окно и по 2 на штору).

Преимущества для монтажников / проектировщиков

• Датчик дождя поставляется в стандартной комплектации (при необходимости возможно использование датчика стороннего производителя).
• Простая проверка работоспособности с помощью многоразового тест‑комплекта ZZZ 275.
• Простой монтаж: установка окна по стандартной процедуре; штора подключается непосредственно к мотору окна.

Доступные варианты и размеры
Предоставлен PDF с обзором всех доступных вариантов и размеров 230 В мансардного окна (включая сводку преимуществ продукта и описание вариантов).

Схема подключения и электроустановка
Предусмотрены по две жилы для окна (открыть/закрыть) и по две для шторы (вверх/вниз). Каждая жила промаркирована цветом, как указано на табличке/этикетке и в электрической схеме.

• Функция входа определяется приложенным 230‑В питанием: если питание подано только на окно, реагирует только окно.
• Если окно и штора подключены одновременно, оба изделия реагируют на команды по управляющему кабелю; каждое изделие должно быть подключено к отдельному выключателю.
• Окно и наружная штора имеют по две жилы, которые должны быть подключены к реле в выключателе (по одному выключателю на изделие). Неиспользуемые жилы необходимо надёжно изолировать.

Тест‑комплект и аксессуары
В качестве аксессуара доступен многоразовый тест‑комплект ZZZ 275 для проверки работоспособности 230 В электрических мансардных окон после установки. Для установки на ранее смонтированное ручное мансардное окно доступен опциональный блок питания KLC 230 (обеспечивает подключение 230 В; использовать только если требуется управление электрической шторой на ручном окне; доступность зависит от размеров окна).

FAQ – Выбранные вопросы и ответы

• Могу ли я подключить электрический рольшторы к 230 В электрическому мансардному окну? — Не рекомендуется подключать электрические рольшторы напрямую к 230 В окнам для приёма управляющих сигналов; рольштора управляется прилагаемым настенным выключателем.
• Как подключить рольштору к 230 В электрическому окну? — На 230 В окнах рольшторы подключаются через монтажную коробку с использованием двух проводов рольшторы; питание для рольшторы берётся от сетевого кабеля окна, который через интегрированный источник питания подаёт питание на рольштору.
• Обязательно ли использовать оригинальный датчик дождя VELUX или можно применить сторонний датчик? — Рекомендуется использование оригинального датчика дождя VELUX; однако датчик можно снять и использовать датчик из внешней системы управления зданием.
• Можно ли оставлять окно открытым во время дождя? — Да. Функция обхода датчика дождя сохраняется: при двойном нажатии кнопки «открыть окно» в течение 3 секунд окно остаётся наполовину открытым в течение 15 минут.

Технические характеристики

• Продукт: электрическое мансардное окно VELUX (проводное решение 230 В).
• Доплата по сравнению с ручным окном: €400 нетто.
• Датчик дождя: в стандартной комплектации (возможна замена сторонними решениями).
• Кабель/подключение: 6‑жильный кабель для подключения окна и шторы (по 2 жилы на изделие).
• Функция жил: 2 жилы для окна (открыть/закрыть), 2 жилы для шторы (вверх/вниз); маркировка цветом.
• Тест‑комплект: ZZZ 275 (многоразовый) для функциональной проверки после установки.
• Опциональный блок питания для ручных окон: KLC 230 (для работы электрической шторы на ручном окне; доступность зависит от размеров окна).
• Интеграция: предназначено для интеграции в системы автоматизации зданий; предусмотрены управляющие сигналы и схема подключения для окна и шторы.
