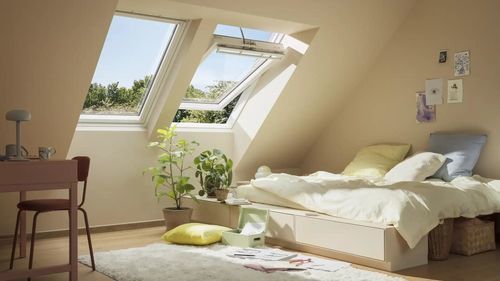

Мансардное окно из дерева GGL/GGU -22

поворотноес двойным остеклениемодностворчатое

Наименование изделия
Электрическое 230 В поворотное мансардное окно

Краткое описание
Электрическое поворотное мансардное окно, разработанное для проводной интеграции 230 В. Датчик дождя входит в комплект; окно предназначено для простой интеграции в системы автоматизации зданий. Окно и рольставни могут подключаться через многожильный управляющий кабель. Доступен PDF с обзором вариантов и размеров.

Преимущества для ваших клиентов

• Доплата всего 400 € нетто по сравнению с ручным поворотным окном
• Датчик дождя включен в поставку (при необходимости возможна замена или интеграция с системами третьих сторон)
• Простая интеграция в системы автоматизации зданий
• Подключение окна и рольставен через 6-жильный управляющий кабель (по 2 жилы на устройство)
• Простая установка окна; рольставни подключаются непосредственно к мотору окна
• Простая проверка работоспособности с помощью многоразового тест‑комплекта ZZZ 275

Доступные варианты и размеры
PDF‑обзор содержит все доступные варианты и размеры электрического поворотного мансардного окна и краткое резюме преимуществ продукта.

Схема подключения и подключение
Для окна предусмотрены две линии (открыть/закрыть) и для рольставен две линии (подъем/опускание). Каждая линия обозначена цветом, как указано на шильдике и в схеме подключения.
Функция входа определяется подаваемым питанием 230 В. Если питание 230 В подано только на окно, реагирует только окно на управляющие сигналы.
Если окно и рольставни подключены одновременно, оба изделия реагируют на команды по управляющему кабелю. Каждое изделие должно быть подключено к отдельному выключателю.

Тест‑комплект и аксессуары
Для проверки работоспособности после установки доступен многоразовый тест‑комплект ZZZ 275. Для установки на вновь смонтированное ручное поворотное окно, если рольставни должны питаться от 230 В, требуется блок питания KLC 230 (доступен начиная с размера FK).

FAQ

• Можно ли подключить электрическую рольставню к электрическому мансардному окну 230 В? В общем случае не рекомендуется подключать электрические рольставни к окнам 230 В, так как они не предназначены для приема управляющих команд по кабелю. Окно оснащено электрическими креплениями, поэтому рольставня может управляться только от прилагаемого настенного выключателя, а не через интеграцию 230 В.
• Как подключить рольставню к электрическому мансардному окну 230 В? Для электрических окон 230 В GGL/GGU рольставня подключается в распределительной коробке к двум проводам рольставни. Питание осуществляется через сетевой кабель окна, который через встроенный блок питания снабжает рольставню энергией.
• Обязательно ли использовать оригинальный датчик дождя или можно применить датчик стороннего производителя? Рекомендуется использовать оригинальный датчик дождя. Однако можно удалить существующий датчик и установить датчик дождя сторонней системы управления зданием.
• Как подключить электрическую рольставню к ручному поворотному окну (GGL/GGU) с питанием 230 В? Для установки на вновь смонтированное ручное поворотное окно требуется блок питания KLC 230. Этот блок устанавливается в окно и обеспечивает питание 230 В для электрической рольставни (доступен начиная с размера FK).
• Как клиент может подключить мансардное окно и рольставню к обычному выключателю? У каждого окна и каждой наружной рольставни есть по два провода, которые должны быть подключены к реле в выключателе (по одному выключателю на изделие). Неиспользуемые провода должны быть надлежащим образом изолированы.
• Можно ли открыть мансардное окно во время дождя? Да. Функция обхода датчика дождя сохраняется при подключении к внешнему выключателю: нажмите кнопку открытия окна дважды в течение 3 секунд, тогда окно останется приоткрытым на 15 минут.

Технические характеристики

• Доплата: 400 € нетто по сравнению с ручным поворотным окном
• Питание: 230 В (изделие разработано для проводной интеграции 230 В)
• Датчик дождя: стандартно включен; возможна замена или интеграция с системами третьих сторон
• Подключение: 6-жильный управляющий кабель для окна и рольставни (по 2 жилы на устройство)
• Схема подключения: провода цветовой маркировки; каждому изделию требуется отдельный выключатель
• Тест‑комплект: ZZZ 275 для проверки работоспособности после монтажа (многоразовый)
• Блок питания для ручных окон: KLC 230 требуется при подключении электрической рольставни к ручному поворотному окну (доступен начиная с размера FK)
