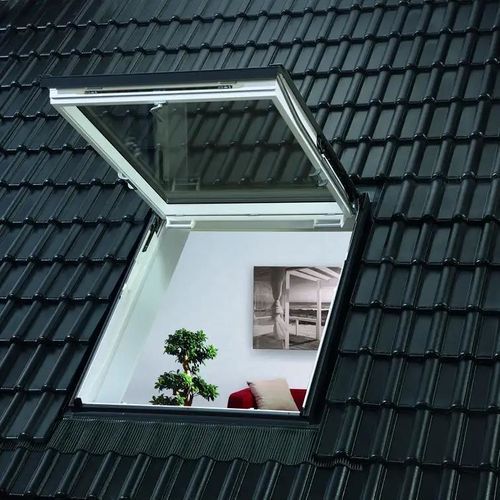

Мансардное окно из ПВХ GXLA / GXLB

из соснысо створкойс верхним открыванием

Обзор
На этой странице представлены специализированные кровельные окна VELUX для специальных задач: выход/эвакуация, оконно-дверные функции, а также вытяжка дыма и тепла. Продукция предлагается в различных материалах (пластик или массивная древесина) и с различными вариантами открытия и проходных функций.

GTU - Окно для выхода и эвакуации с комбинированной функцией откидывания/поворота, пластик
GTU — окно для выхода/эвакуации с комбинированным откидывающимся и поворотным открыванием, может использоваться как аварийный выход. Внутренняя створка открывается плавно до 45°; в экстренных случаях возможно дальнейшее открытие до 67°, что обеспечивает быстрый вход и выход. Управление осуществляется снизу ручкой на нижней части створки. Встроена вентиляционная клапан с воздушным фильтром для вентиляции без пыли и насекомых. Для облегчения очистки окно можно поворачивать, как поворотное окно. Рама, створка и вентиляционный клапан изготовлены с деревянным сердечником, облитым полиуретаном; поверхность покрыта качественным двухкомпонентным лаком. Наружное покрытие — металл, не требует обслуживания. Окно доступно с различными вариантами изоляционного остекления.
Преимущества

• Угол открытия: 67°
• Размеры выходного отверстия:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 и SK10 соответствуют требованиям функции аварийного выхода (управление ручкой)

GTL - Окно для выхода и эвакуации с комбинированной функцией откидывания/поворота, дерево
GTL — древесный вариант окна для выхода/эвакуации с идентичными функциями: плавное открытие до 45° и при необходимости до 67° для аварийного выхода. Управление снизу ручкой; вентиляционный клапан с воздушным фильтром обеспечивает вентиляцию без пыли и насекомых при закрытом окне. Наличник и створка выполнены из массива сосны, поверхность — лак без растворителей. Наружное покрытие — металл, не требует обслуживания. Доступны различные варианты изоляционного остекления.
Преимущества

• Угол открытия: 67°
• Размеры выходного отверстия:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 и SK10 соответствуют требованиям функции аварийного выхода (управление ручкой)

GXU - Окно с дверной функцией, пластик
GXU имеет боковое подвешивание створки и может использоваться как выход для работников-ремонтников. Управляется ручкой, расположенной по средней линии боковой части створки; створку можно навесить слева или справа по требованию. Вентиляционный клапан с воздушным фильтром обеспечивает вентиляцию без пыли и насекомых при закрытом окне. Рама, створка и вентиляционный клапан имеют деревянный сердечник, облитый полиуретаном; двухкомпонентный лак обеспечивает высококачественную поверхность. Наружное покрытие — металл, не требует обслуживания. Доступны различные варианты изоляционного остекления.
Преимущества

• Простое открытие до 90° за счёт боковой ручки на створке
• Направление открывания (снаружи): при поставке DIN справа, при монтаже легко переводится на DIN слева
• Вентиляционный клапан с воздушным фильтром
• Возможна дооборудование детского замка с запираемой ручкой (аксессуар)
• Проходное отверстие размеры:
  • CK04: примерно 40 x 90 cm
  • CK06: примерно 40 x 110 cm
  • FK06: примерно 51 x 110 cm

GXLA / GXLB - Деревянные окна с дверной функцией
Деревянные варианты серии GXL с боковым подвесом створки, пригодны в качестве выхода для работников. Окно управляется ручкой по средней линии боковой части створки. Наличник и створка из массива сосны, поверхность покрыта лаком без растворителей. Наружное покрытие металл, не требует обслуживания. Доступны различные изоляционные варианты остекления.
Преимущества

• Простое открытие до 90° за счёт боковой ручки
• Направление открывания: GXLA при поставке DIN слева, GXLB при поставке DIN справа (снаружи)
• Вентиляционный клапан с воздушным фильтром
• Возможна дооборудование детского замка с запираемой ручкой (аксессуар)
• Проходное отверстие: FK06 примерно 51 x 110 cm

GGU / GGL - Окна для удаления дыма (40D), пластик и дерево
GGU (пластик) и GGL (сосна) — электрические откидные окна с функцией удаления дыма, соответствуют DIN EN 12101-2 (маркировка CE). Они выполнены в общем дизайне других кровельных окон VELUX. Рама, створка и вентиляционный клапан из полиуретана или клеёного слоями соснового бруса; наружная сторона облицована металлом. Окна для удаления дыма автоматически открываются при обнаружении дыма для отвода дыма и избыточного тепла. Для активации функции удаления дыма требуется отдельный блок управления. Для ежедневной комфортной вентиляции возможна отдельная кнопка вентиляции (не входит в комплект).
Рекомендации по применению

• Для внутренних обязательных лестничных клеток
• Для лестничных пролетов, где в верхней части требуется отверстие для отвода дыма с минимальным свободным геометрическим сечением не менее 1 м²
• Проверенная технология монтажа
• Простой монтаж благодаря предварительно установленному мотору
• Гибкость проектирования за счёт 9 размеров окон и 2 вариантов стекол

GGU SD0040 / GGL SD0040 - Окна для удаления дыма и тепла
Варианты окон для удаления дыма с увеличенной аэродинамической площадью открытия. Дополнительные отбойные пластины на внутренней стороне створки и на внешней стороне рамки (в зависимости от варианта). Для активации функции требуется отдельный блок управления. Комфортная вентиляция через кнопку вентиляции возможна (не входит в комплект).

Характеристики / технические спецификации

• Производитель: VELUX
• Угол открытия окон для выхода/эвакуации (GTU/GTL): до 67° (безступенчато до 45°, в аварийном режиме до 67°)
• Материалы: пластик (полиуретановое покрытие с деревянным сердечником), массивная сосна (прозрачная или белая лакировка), наружное металлическое покрытие (не требует обслуживания)
• Вентиляция: вентиляционный клапан с воздушным фильтром для вентиляции без пыли и насекомых при закрытом окне
• Чистка: внешнее стекло можно чистить с использованием поворотной функции
• Отделка: качественный двухкомпонентный лак для пластиковой версии; лак без растворителей для деревянной версии
• Удаление дыма/тепла: GGU / GGL согласно DIN EN 12101-2 (CE); GGU SD0040 / GGL SD0040 для увеличенной аэродинамической площади открытия
• Мотор: окна для удаления дыма с предварительно установленным мотором; для активации требуется отдельный блок управления
• Варианты проектирования: различные размеры окон и варианты изоляционного остекления, до 9 размеров в зависимости от модели
• Примеры размеров выходов/проходов: MK08 70 x 120 cm; SK08 106 x 120 cm; SK10 106 x 140 cm; CK04 прибл. 40 x 90 cm; CK06 прибл. 40 x 110 cm; FK06 прибл. 51 x 110 cm
• Дверная функция (GXU/GXL): боковое подвешивание створки, открытие до 90°, направление открывания при поставке зависит от варианта (DIN справа / DIN слева)
