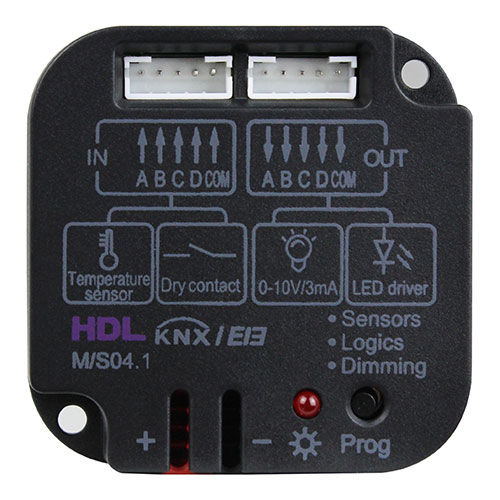

KNX 4-Zone Dry Contact Module относится к серии HDL KNX/EIB, имеет четыре канала ввода сигнала и четыре канала вывода сигнала. Входные каналы могут принимать сигнал от датчика температуры и триггерный сигнал типа "сухой контакт", а выходные каналы могут выводить сигнал диммирования 0-10 В или использоваться для управления состоянием светодиодов канала.
■ Доступны вход для сухого контакта и вход для датчика температуры
■ Выходной сигнал диммирования 0-10В позволяет управлять устройствами 0-10В, например, светодиодными лампами
■ Поддерживает 4CH вход сухого контакта и 4CH выход состояния светодиода
■ 3 рабочих режима: Управление датчиком (датчик сухого контакта, датчик температуры) Логическое управлениеУправление затемнением (0-10В)
■ Типы управления: Управление выключателем, управление затемнением, управление затвором, гибкое управление, управление сценой, управление последовательностью, управление процентом, управление порогом, управление строкой, принудительное управление, выход PMW, управление счетчиком, комбинированное управление, индикация состояния светодиодов
Основные параметры
Рабочее напряжение 21~30В DC
Рабочий ток 5мА/30В DC
Выходное напряжение 0~10В DC
Выходной ток 3 мА DC0~10V
Входной датчик Выключатель/датчик температуры
Датчик температуры TTS/APR1.0
Связь KNX/EIB
Диаметр кабеля терминала KNX 0,6 - 0,8 мм
Внешняя среда
Рабочая температура -5℃ ~ 45℃
Рабочая относительная влажность ≤90%
Температура хранения -20℃~60℃
Относительная влажность при хранении ≤93%
Технические характеристики
Размеры 50 мм × 50 мм × 13 мм
Вес нетто 24 г
Материал корпуса огнестойкий ABS
Установка Установка в распределительную коробку
Степень защиты (Соответствует EN 60529) IP20
---
