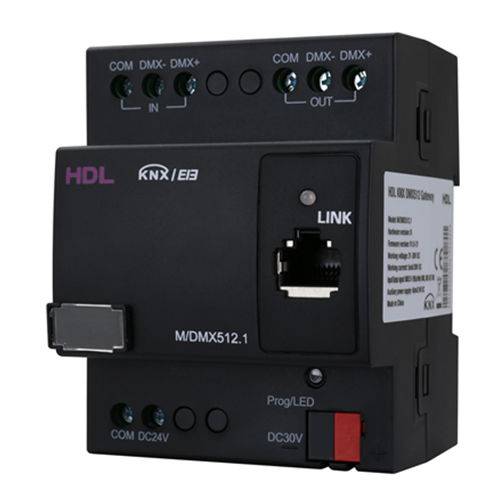

Шлюзовый блок интерфейса M/DMX512.1

на DIN-рейкедля систем домашней автоматизациидля протокола KNX

Шлюз DMX512 относится к серии HDL KNX/EIB. Шлюз поддерживает двустороннее управление, может записывать, воспроизводить и удалять DMX-программы. С временем записи до 4 часов, DMX512 шлюз может широко использоваться для управления устройствами со встроенным портом протокола DMX для управления цветом светодиодов, например, компьютерным светом, светом движущейся головы, лазерным светом и т.д. ■ 3 рабочих режима: ■ Режим записи DMX, режим диммирования DMX (EIB в DMX) и режим преобразования DMX в EIB (1 бит, 1 байт точка данных). ■ Поддерживаемые сигналы связи: DMX512-1990, ArtNet DMX, HDL NET DMX. ■ Сохранение и воспроизведение до 24 программ, время записи до 4 часов. ■ Режим диммирования DMX поддерживает переключение или диммирование до 48 каналов (возможно управление DMX-устройством через систему KNX). ■ Режим преобразования DMX в EIB поддерживает переключение или абсолютное затемнение до 48 каналов (возможно управление системой KNX через сигнал DMX). ■ Выходной сигнал DMX может использоваться для управления устройствами с портом протокола DMX для управления цветом светодиодов, например, светящейся головой, лазерным светом и т.д. ■ Функции управления входом DMX включают: Управление последовательностью, Управление сценой, Управление переключателем, Относительное затемнение, Абсолютное затемнение. Основные параметры Рабочее напряжение 21~30V DC Рабочий ток 5mA/30V DC Связь KNX/EIB Вспомогательный источник питания 40мА/24В DC Диаметр кабеля KNX терминала 0,6 - 0,8 мм Входной / выходной сигнал DMX512-1990, ArtNet DMX, HDL NET DMX Клеммы, используемые для линейного входа/ линейного выхода Кабель 1~2,5 мм2 Внешняя среда Рабочая температура -5℃~45℃ Рабочая относительная влажность ≤90% Температура хранения -20℃~60℃ Относительная влажность при хранении ≤93% Технические характеристики Размеры 72 мм × 90 мм × 64 мм Вес нетто 189 г Материал корпуса Нейлон
