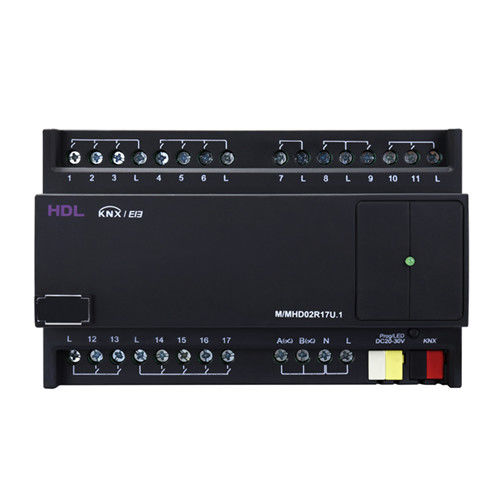

Коммутационный привод для систем домашней автоматизации M/MHD02R17U.1

для протокола KNXна DIN-рейкедля бытового использования

KNX 19CH Mix Actuator используется для управления реле, диммерами, завесами и кондиционерами. Привод поддерживает 19CH каналов управления. ■ Поддерживает 19 каналов управления, 17 из которых - релейные, а остальные 2 - MOSFET диммеры ■ Среди 17 каналов управления реле, CH1-6 и 12-17 - реле TV8 5A, а CH7-11 - реле с магнитной защелкой с рабочим током 10A. ■ 17 каналов управления реле могут быть подключены к нагрузкам, например, к лампам накаливания, галогенным лампам, светодиодным лампам и т.д. Они могут использоваться для управления скоростью вращения вентилятора или режимами работы кондиционера, а также для управления шторами (поддерживается управление занавесками). ■ 2 канала диммирования MOSFET (поддерживают защиту от короткого замыкания, защиту от перегрева) с рабочим током 1A, могут использоваться для диммирования ламп (лампы накаливания, низковольтные галогенные лампы, диммируемые светодиодные лампы и т.д.). ■ Управление диммированием: Отклик состояния, настройка диапазона диммирования (максимальное / минимальное значение, верхний / нижний порог диммирования), настройка времени включения и выключения света, включение/выключение абсолютного и относительного диммирования, управление сценой. Основные параметры Рабочее напряжение 21-30В DC Рабочий ток 14мА/30В DC Вспомогательное напряжение 20V~30V DC Вспомогательный ток 97mA/30V DC Входное напряжение AC100-240V (50/60Hz) Выходной канал 12CH/5A Реле TV8 (CH1-6, CH12-17) 5CH/10A Реле с магнитной защелкой (CH7-11) 2CH/1A Канал диммирования MOSFET (CH , CH ) Связь KNX Диаметр кабеля терминала KNX 0,6-0,8 мм Внешняя среда Рабочая температура -5℃~45℃ Рабочая относительная влажность ≤90% Температура хранения -20℃~60℃ Относительная влажность при хранении ≤93% Технические характеристики Размеры 144 мм × 90 мм × 64 мм Вес нетто 524 г Материал корпуса PA66
