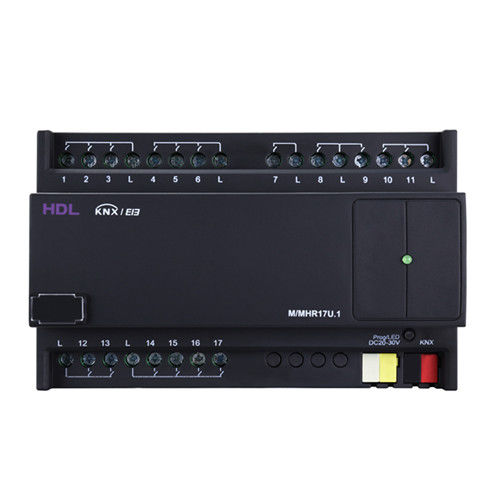

Коммутационный привод для систем домашней автоматизации M/MHR17U.1

для протокола KNXна DIN-рейкедля бытового использования

KNX 17CH Mix Actuator используется для управления реле, диммерами, завесами и кондиционерами. Привод поддерживает 17CH каналов управления. ■ Поддерживает 17 каналов управления реле ■ Среди 17 каналов управления реле, CH1-6 и 12-17 - реле TV8 5A, а CH7-11 - реле с магнитной фиксацией с рабочим током 10A. ■ 17 каналов управления реле могут быть подключены к нагрузкам, например, к лампам накаливания, галогенным лампам, светодиодным лампам и т.д. Они могут использоваться для управления скоростью вращения вентилятора или режимами работы кондиционера, а также для управления шторами (с поддержкой управления занавесками). Основные параметры Рабочее напряжение 21~30В DC Рабочий ток 14mA/30V DC Вспомогательное напряжение 20~30В DC Вспомогательный ток 97mA/30V DC Входное напряжение AC100-240V (50/60Hz) Выходной канал 12CH/5A Реле TV8 (CH1-6, CH12-17) 5CH/10A Реле с магнитной защелкой (CH7-11) Связь KNX Диаметр кабеля терминала KNX 0,6-0,8 мм Внешняя среда Рабочая температура -5℃ ~ 45℃ Рабочая относительная влажность ≤90% Температура хранения -20℃~60℃ Относительная влажность при хранении ≤93% Технические характеристики Размеры 144 мм × 90 мм × 64 мм Вес нетто 469 г Материал корпуса PA66 Установка 35 мм DIN-рейка Степень защиты (Соответствует EN 60529) IP20
