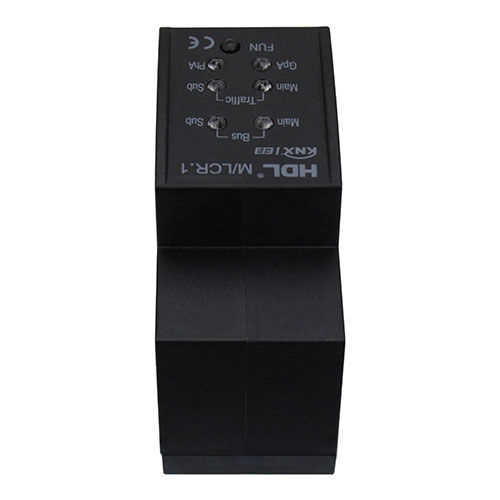

Линейный блок на DIN-рейке M/LCR.1

для протокола KNX

KNX Line Coupler может использоваться в качестве соединителя линий или повторителя (для расширения адресов), который может быть подключен к основной и дополнительной линиям, когда устройство работает как соединитель линий. Для каждого нового сегмента линии требуется отдельный источник питания, включая чок, и каждая линия будет электрически изолирована. С помощью соединителя линий между двумя линиями может осуществляться фильтрация пакетов, что позволяет уменьшить количество телеграмм, предотвратить помехи и поддерживать эффективную связь. ■ Соединитель подключается к зоне/линии KNX для обеспечения изоляции зоны/линии. Пакеты данных также можно фильтровать для уменьшения трафика телеграмм и поддержания хорошей связи. ■ Когда устройство работает как соединитель ветвей, можно подключить главную линию ветви и подлинию ветви. Если устройство работает как региональный копплер, можно подключить региональную магистраль и шину ответвления. ■ Устройство можно использовать в качестве линейного соединителя или повторителя. ■ 6 светодиодов отображают состояние передачи данных и 1 светодиод для отображения состояния программирования Основные параметры Рабочее напряжение 21~30В DC Связь KNX/EIB Ток основной линии ＜30mA Ток дополнительной линии 3 мА Диаметр кабеля терминала KNX 0,6 - 0,8 мм Внешняя среда Рабочая температура -5℃ ~ 45℃ Рабочая относительная влажность ≤90% Температура хранения -20℃ ~ 60℃ Относительная влажность воздуха при хранении ≤93% Технические характеристики Размеры 90 мм × 36 мм × 70 мм Вес нетто 68.4g Материал корпуса ABS Установка 35 мм DIN-рейка Степень защиты (Соответствует EN 60529) IP20
