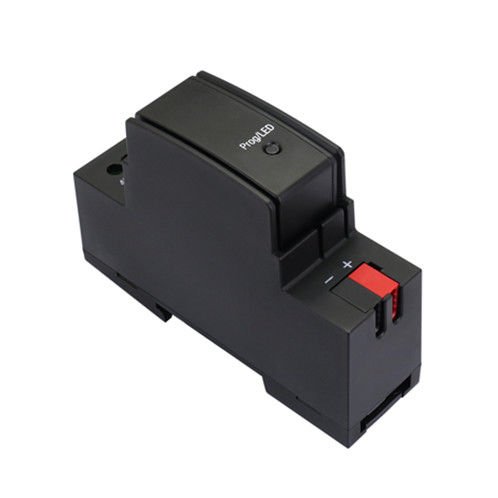

Шлюзовый блок интерфейса M/RS485MNI.1

на DIN-рейкедля систем домашней автоматизациидля протокола KNX

KNX-RS485 Interface Mini - это небольшой модуль, который используется для двунаправленного обмена данными между KNX и RS485. Соответственно, модуль имеет два интерфейса - RS485 и KNX. Небольшой размер облегчает установку и значительно увеличивает полезную площадь. ■ 3 рабочих режима: Строковый режим, Шестнадцатеричный режим, Режим данных ■ Скорости передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps. Пользователи могут выбирать скорость передачи данных в соответствии со своими требованиями. ■ Шлюз между KNX и RS485: RS485 (строковый режим или шестнадцатеричный режим, режим данных) KNX/EIB. ■ Поддерживает до 200 целей управления ■ До 200 символов для каждой цели (варьируется для разных целей) ■ Поддерживается 24 последовательности Основные параметры Рабочее напряжение 21~30V DC Рабочий ток 10mA/30V DC Связь KNX, RS485 Бит данных 7 бит, 8 бит, 9 бит Стоп-бит 0,5 бита, 1 бит, 1,5 бита, 2 бита Диаметр кабеля терминала KNX 0,6 - 0,8 мм Внешняя среда Рабочая температура -5℃~45℃ Рабочая относительная влажность ≤90% Температура хранения -20℃~60℃ Относительная влажность хранения ≤93% Технические характеристики Размеры KNX-RS485 Интерфейс мини: 45мм×46мм×18мм База: 90мм×64мм×27мм Вес нетто KNX-RS485 Interface Mini: 25 г База: 44g Материал корпуса KNX-RS485 Интерфейс мини: Огнестойкий ПК+АБС База: Огнестойкий PA66 Установка Установка в настенную коробку установка на 35 мм DIN-рейку Степень защиты (Соответствует EN 60529) IP20
