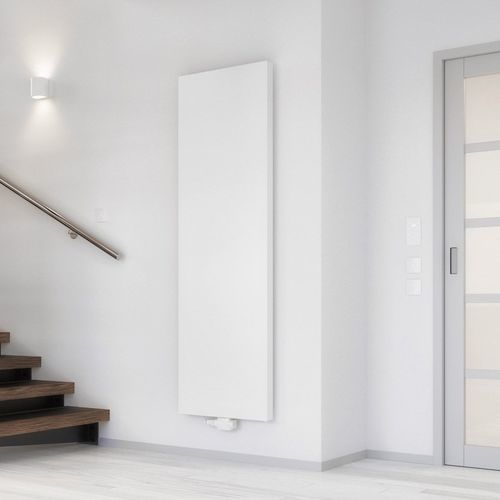

Панельный отопительный прибор с вертикальным расположением с нижним центральным подключением и гладкой лицевой панелью
Модель RADIK PLAN VERTIKAL - M это вертикально расположенный панельный отопительный прибор с гладкой лицевой панелью. Его конструкция дает возможность нижнего центрального подключения к системе отопления с принудительной циркуляцией. Прибор оснащен шестью выводными патрубками с внутренней резьбой G1/2. С задней стороны прибора приварены две верхние и две нижние крепежные скобы. У отопительных приборов типа 20 длиной 600 и 900 мм на одну верхнюю скобу больше.
Высота (H) - 1600, 1800, 2000 мм
Длина (L) - 400, 600, 900 мм
Глубина (B)
- Тип 10 - 52 мм
- Тип 20 - 68 мм
Шаг присоединения - 50 мм
Присоединительная резьба - 6 x G½ внутренняя
Максимально допустимое рабочее избыточное давление - 1,0 МПа
Максимально допустимая рабочая температура (°C) - 110 °C
Подключение отопительного прибора - Центральное нижнее
Потеря давления - Потеря давления отопительного прибора для данных эксплуатационных условий определяется расчетом с помощью величины проточного коэффициента AT или коэффициента сопротивления ξT
