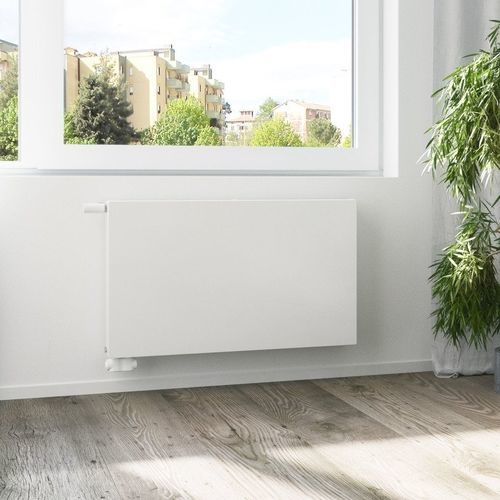

Панельный отопительный прибор с гладкой лицевой панелью и левым нижним подключением
Модель RADIK PLAN VKL является панельным отопительным прибором в исполнении VENTIL KOMPAKT варианта PLAN, которое позволяет левое нижнее подключение к отопительной системе с принудительной циркуляцией. С задней стороны приварены две верхние и две нижние крепежные скобы, у приборов длиной в 1800 мм и больше - шесть приваренных крепежных скоб.
Высота (H) - 300, 400, 500, 600, 700, 900 мм
Длина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 мм
Глубина (B)
- Тип 11 PLAN VKL - 65 мм
- Тип 21 PLAN VKL - 68 мм
- Тип 22 PLAN VKL - 102 мм
- Тип 33 PLAN VKL - 157 мм
Шаг присоединения - 50 мм
Присоединительная резьба - 6 × G½ внутренняя
Максимально допустимое рабочее избыточное давление - 1,0 МПа
Максимально допустимая рабочая температура (°C) - 110 °C
Подключение отопительного прибора - Левое нижнее
Потеря давления -
В двухтрубной отопительной системе для правильной функции отопительных приборов необходимо определить расчетом, с указанием в проектной документации величину предварительной настройки вентиля. При реализации системы отопления эта степень настройки должна монтажной фирмой соблюдаться.
