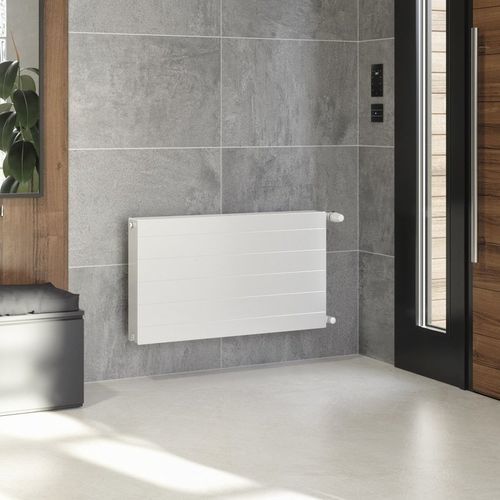

Панельный отопительный прибор с плоской передней панелью с мелким горизонтальным профилированием c боковым подключением
Модель RADIK LINE KLASIK является панельным отопительным прибором в исполнении KLASIK варианта LINE, которое позволяет правое или левое боковое подключение к отопительной системе. По своей конструкции она предназначена для отопительных систем с принудительной или естественной циркуляцией.
С задней стороны у этой модели приварены две верхние и две нижние крепежные скобы, у панельных отопительных приборов длиной 1800 мм и больше приварено шесть крепежных скоб. Исключением являются панельные отопительные приборы высотой 200 мм, у которых нет приваренных скоб с задней стороны.
Высота (H) - 200, 300, 400, 500, 600, 700, 900 mm
Длина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 mm
Глубина (B)
- Тип 11 LINE - 65 mm
- Тип 21 LINE - 68 mm
- Тип 22 LINE - 102 mm
- Тип 33 LINE - 157 mm
Шаг присоединения - h = H - 54 mm
Присоединительная резьба - 4 x G½ внутренняя
Максимально допустимое рабочее избыточное давление - 1,0 MPa
Максимально допустимая рабочая температура (°C) - 110 °C
Подключение отопительного прибора - левое или правое боковое
Потеря давления - Потеря давления отопительного прибора для данных эксплуатационных условий определяется расчетом с помощью величины проточного коэффициента AT или коэффициента сопротивления ξT
