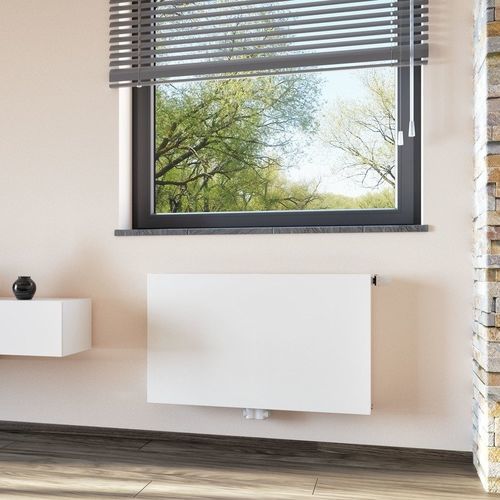

Радиатор на горячей воде RADIK PLAN VKM8

751 w...1000 w1001 w...1500 w0...500 w

Панельный отопительный прибор с гладкой передней панелью и универсальным подключением Модель RADIK PLAN VKM8 - это панельный отопительный прибор с гладкой передней панелью (исполнение PLAN) и одновременно в исполнении VENTIL KOMPAKT. Это решение позволяет нижнее центральное или правое нижнее подключение отопительного прибора к системе отопления с принудительной циркуляцией. К задней стороне отопительного прибора приварены два верхних и нижних крепления, отопительные приборы длиной 1800 мм и больше имеют шесть приваренных креплений. Высота (H) - 300, 400, 500, 600, 700, 900 mm Длина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 mm Глубина (B) - Тип 11 PLAN VKM8 - 65 mm - Тип 20 PLAN VKM8 - 68 mm - Тип 21 PLAN VKM8 - 68 mm - Тип 22 PLAN VKM8 - 102 mm - Тип 33 PLAN VKM8 - 157 mm Шаг присоединения - 50 mm Присоединительная резьба - 8 x G½ внутренняя Максимально допустимое рабочее избыточное давление - 1,0 МПа Максимально допустимая рабочая температура (°C) - 110 °C Подключение отопительного прибора - Центральное нижнее, Правое нижнее Потеря давления - В двухтрубной отопительной системе для правильной функции отопительных приборов необходимо определить расчетом, с указанием в проектной документации величину предварительной настройки вентиля. При реализации системы отопления эта степень настройки должна монтажной фирмой соблюдаться.
