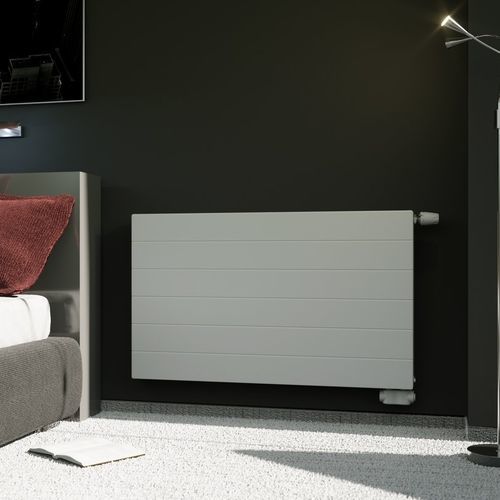

Радиатор на горячей воде RADIK LINE VK

751 w...1000 w1001 w...1500 w0...500 w

Панельный отопительный прибор с плоской передней панелью с мелким горизонтальным профилированием c правым нижним подключением Модель RADIK LINE VK является панельным отопительным прибором в исполнении VENTIL KOMPAKT варианта LINE , которое позволяет правое нижнее подключение к отопительной системе с принудительной циркуляцией. С задней стороны у этой модели приварены две верхние и две нижние крепежные скобы, у панельных отопительных приборов длиной 1800 мм и больше приварено шесть крепежных скоб. Исключением являются панельные отопительные приборы высотой 200 мм, у которых нет приваренных скоб с задней стороны. Высота (H) - 200, 300, 400, 500, 600, 700, 900 mm Длина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 mm Глубина (B) - Typ 11 LINE VK - 65 mm - Typ 21 LINE VK - 68 mm - Typ 22 LINE VK - 102 mm - Typ 33 LINE VK - 157 mm Шаг присоединения - 50 mm Присоединительная резьба - 6 × G½ внутренняя Максимально допустимое рабочее избыточное давление - 1,0 MPa Максимально допустимая рабочая температура (°C) - 110 °C Подключение отопительного прибора - правое нижнее Потеря давления - В двухтрубной отопительной системе для правильной функции отопительных приборов необходимо определить расчетом, с указанием в проектной документации величину предварительной настройки вентиля. При реализации системы отопления эта степень настройки должна монтажной фирмой соблюдаться.
