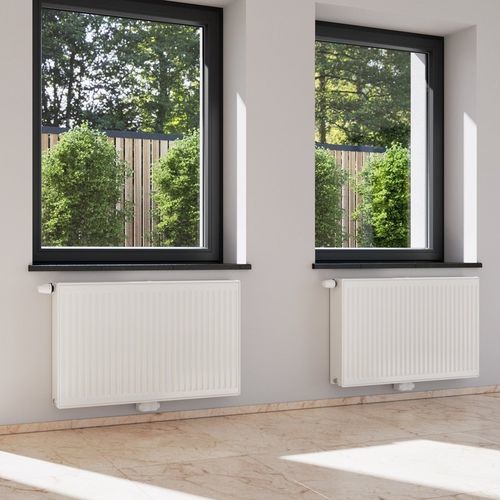

Радиатор на горячей воде RADIK VKM8-L

751 w...1000 w1001 w...1500 w0...500 w

Панельный отопительный прибор с универсальным подключением Модель RADIK VKM8 - L - это панельный отопительный прибор в исполнении VENTIL KOMPAKT с нижним центральным или левым нижним подключением к системе отопления. Расстояние нижнего центрального подключения от стены у типов 20,21, 22 и 33 одинаково. С задней стороны радиаторы имеют два верхних и нижних приваренных крепления, отопительные приборы длиной 1800 мм и больше имеют шесть приваренных креплений. Панельные отопительные приборы RADIK VKM8-L по своей конструкции предназначены для современных систем отопления с принудительной циркуляцией теплоносителя и горизонтально проведенным трубопроводом под отопительным прибором в полу, в стене или по стене, закрытой планкой. Высота (H) - 300, 400, 500, 600, 700, 900 mm Длина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm Глубина (B) - Typ 10 VKM8-L - 47 mm - Typ 11 VKM8-L - 63 mm - Typ 20 VKM8-L - 66 mm - Typ 21 VKM8-L - 66 mm - Typ 22 VKM8-L - 100 mm - Typ 33 VKM8-L - 155 mm Шаг присоединения - 50 mm Присоединительная резьба - 8 x G½ внутренняя Максимально допустимое рабочее избыточное давление - 1,0 МПа Максимально допустимая рабочая температура (°C) - 110 °C Подключение отопительного прибора - Центральное нижнее, левое нижнее Потеря давления - В двухтрубной отопительной системе для правильной функции отопительных приборов необходимо определить расчетом, с указанием в проектной документации величину предварительной настройки вентиля. При реализации системы отопления эта степень настройки должна монтажной фирмой соблюдаться.
