Теплый пол на горячей воде SLIMFIT

для домашнего использованиябытового применениядля ламинированного пола

Обзор
MAGNUM SlimFit 10 и SlimFit 12 — низкопрофильные водяные системы отопления, предназначенные для установки в пол и в стену. SlimFit 10 рассчитан на трубы Ø10 мм с высотой системы 12 мм; SlimFit 12 рассчитан на трубы Ø12 мм с высотой системы 14 мм. Открытая структура плит обеспечивает хорошее сцепление стяжки или штукатурки, что делает системы подходящими для ремонта и использования как основное отопление.

Конструкция и принцип

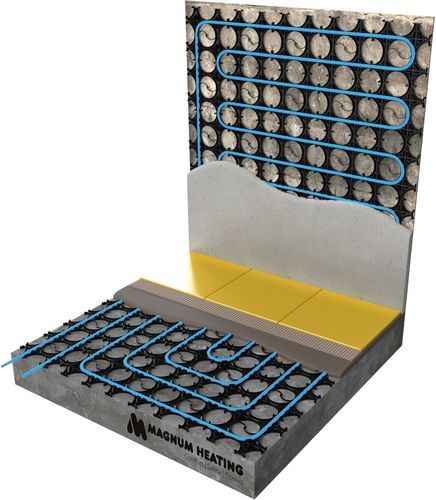

Система состоит из соединяющихся пластмассовых матов (плит), которые защелкиваются друг с другом. Трубка фиксируется в канавках матов. Упаковки содержат 5 плит: SlimFit 10 — 5 плит 60 x 80 см (2,4 m²); SlimFit 12 — 5 плит 75 x 100 см (3,75 m²).

Преимущества

• Небольшая высота системы, подходит для ремонта.
• Совместимость с различными покрытиями пола (плитка, дерево, ламинат, ковролин) — для некоторых покрытий требуется самовыравнивающаяся смесь.
• Можно использовать для отопления и охлаждения (в стене мат поддерживает штукатурку).
• Сертификаты: CE, KOMO, MPA, SKZ. Гарантия: 2 года на элементы, 50 лет на трубу.

Методы установки
Для монтажа (пол или стена)

• Диаметр сверла: 5–6 мм (в зависимости от основания).
• Размер дюбеля: 5–7 мм в зависимости от основания.

Схема

• Пол: обратная спираль
• Стена: меандр

Отделка

• Пол: самовыравнивающаяся смесь или (песчано-)цементная стяжка
• Стена: штукатурный раствор

Компоненты (SlimFit 12)
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3,75 m² — 5 plates of 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1,5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1,5 mm
Art.nr. W90012 — MAGNUM Adaptor / Euroconus connection — 12 x 1,5 x 3/4” mm
Art.nr. W91201 — PUSH connection set for 1x 100 m tube 12 mm
Art.nr. W91202 — PUSH connection set for 2x 100 m tube 12 mm
Art.nr. W91203 — PUSH connection set for 3x 100 m tube 12 mm

Компоненты (SlimFit 10)
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2,4 m² — 5 plates of 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1,3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1,3 mm
Art.nr. W90010 — MAGNUM Adaptor / Euroconus connection — 10 x 1,3 x 3/4” mm (per 2 pieces) steel
Art.nr. W91001 — PUSH connection set for 1x 80 m tube 10 mm
Art.nr. W91002 — PUSH connection set for 2x 80 m tube 10 mm
Art.nr. W91003 — PUSH connection set for 3x 80 m tube 10 mm
Art.nr. W91004 — PUSH connection set for 4x 80 m tube 10 mm

Информация по длинам и группам
Длины труб: SlimFit 10 — 80 m и 240 m; SlimFit 12 — 100 m и 300 m. Максимальная длина трубы на контур: SlimFit 10 = 240 m (3×80 m), SlimFit 12 = 300 m (3×100 m). Примерная максимальная площадь на группу: SlimFit 10 = 24 m²; SlimFit 12 = 37,5 m².

Видео по установке
Доступно пошаговое видео по установке, демонстрирующее раскладку, фиксирование труб и отделочные работы (референс: MAGNUM SlimFit installation video).

Технические характеристики / Спецификации

• Бренд: MAGNUM
• Серия / модель: SlimFit (варианты 10 и 12)
• Тип системы: Водяное отопление для пола или стены
• Высота установки: 12 mm (SlimFit 10) и 14 mm (SlimFit 12) включая трубу
• Общая монтажная высота: ок. 15–20 mm (10); ок. 17–22 mm (12)
• Размеры элементов: 800×600 mm (10); 1000×750 mm (12)
• Размеры компонентов: 200×200 mm (10); 250×250 mm (12)
• Покрытие в упаковке: 2,4 m² (5 элементов) 10; 3,75 m² (5 элементов) 12
• Совместимость труб: Ø10 mm (10); Ø12 mm (12)
• Межцентровое расстояние: 100 mm (10); 125 mm (12)
• Подходящие покрытия: Плитка, дерево (с самовыравнивателем), PVC-ламинат (с самовыравнивателем), ковролин (с самовыравнивателем)
• Сертификаты: CE, KOMO, MPA, SKZ
• Гарантия: 2 года на элементы; 50 лет на трубу

Технические детали

• Элементы SlimFit 10 L×W: 800 × 600 mm (4×3 компонента); компонент 200 × 200 mm; площадь на элемент 0.48 m²; упаковка 2.4 m² (5 элементов)
• Элементы SlimFit 12 L×W: 1000 × 750 mm (4×3 компонента); компонент 250 × 250 mm; площадь на элемент 0.75 m²; упаковка 3.75 m² (5 элементов)
• Высота установки системы: 12 mm (10); 14 mm (12)
• Общая монтажная высота: ок. 15–20 mm (10); 17–22 mm (12)
• Межцентровое расстояние труб: 100 mm (10); 125 mm (12)
• Рекомендуемый размер сверла: 5–6 mm; дюбели: 5–7 mm
