Крепежная система из вспененного полистирола MAGNUM

для поладля внутреннего пространства

Плита с бобышками MAGNUM
Плиты с бобышками специально разработаны для упрощения подготовки пола при монтаже труб отопления, что значительно сокращает время укладки. Кроме того, они позволяют быстро и просто фиксировать трубы. Доступны жёсткие ламинированные термоформованные плиты из EPS, теплоизоляционные и звукоизоляционные, различной толщины.

Плита с бобышками – теплоизоляционная – шаг 75 мм
Артикул | Код EAN | Описание | Размеры (м) | Шт./уп.
W99904 | 5414305789112 | Плита с бобышками 17 mm / 46 mm | 1,35 x 0,75 | 14 шт.
W99905 | 5414305789129 | Плита с бобышками 31 mm / 60 mm | 1,35 x 0,75 | 10 шт.

Жёсткая плита с бобышками – теплоизоляционная – шаг 50 мм
Артикул | Код EAN | Описание | Размеры (м) | Шт./уп.
W99880 | 8718531999725 | Жёсткая плита с бобышками 8 mm / 30 mm | 1,40 x 0,80 | 17 шт.
W99885 | 8718531999732 | Жёсткая плита с бобышками 10 mm / 32 mm | 1,40 x 0,80 | 16 шт.
W99901 | 5414305789082 | Жёсткая плита с бобышками 17 mm / 39 mm | 1,40 x 0,80 | 11 шт.
W99850 | 8436611650600 | Жёсткая плита с бобышками 21 mm / 43 mm | 1,40 x 0,80 | 10 шт.
W99855 | 8436611650655 | Жёсткая плита с бобышками 27 mm / 49 mm норматив 2022 | 1,40 x 0,80 | 9 шт.
W99860 | 8436611650662 | Жёсткая плита с бобышками 44 mm / 66 mm норматив 2022 | 1,40 x 0,80 | 6 шт.

Плита с бобышками – тепло-/звукоизоляционная – шаг 75 мм
Артикул | Код EAN | Описание | Размеры (м) | Шт./уп.
W99940 | 8718531999787 | Звукоизоляционная плита с бобышками 21-50+10 mm / 60 mm | 1,35 x 0,75 | 10 шт.
W99941 | 8718531999794 | Звукоизоляционная плита с бобышками 21-50+20 mm / 70 mm | 1,35 x 0,75 | 8 шт.
W99942 | 8718531999800 | Звукоизоляционная плита с бобышками 31-60+10 mm / 70 mm | 1,35 x 0,75 | 8 шт.
W99943 | 8718531999817 | Звукоизоляционная плита с бобышками 31-60+20 mm / 80 mm | 1,35 x 0,75 | 7 шт.

Жёсткая плита с бобышками – тепло-/звукоизоляционная – шаг 50 мм
Артикул | Код EAN | Описание | Размеры (м) | Шт./уп.
W99944 | 8718531999824 | Жёсткая звукоизоляционная плита с бобышками 18-40+10 mm / 50 mm | 1,40 x 0,80 | 9 шт.
W99945 | 8718531999831 | Жёсткая звукоизоляционная плита с бобышками 26-48+10 mm / 58 mm | 1,40 x 0,80 | 7 шт.
W99946 | 8718531999848 | Жёсткая звукоизоляционная плита с бобышками 33-55+10 mm / 65 mm | 1,40 x 0,80 | 6 шт.
W99947 | 8718531999855 | Жёсткая звукоизоляционная плита с бобышками 18-40+20 mm / 60 mm | 1,40 x 0,80 | 8 шт.
W99948 | 8718531999862 | Жёсткая звукоизоляционная плита с бобышками 26-48+20 mm / 68 mm | 1,40 x 0,80 | 6 шт.
W99949 | 8718531999879 | Жёсткая звукоизоляционная плита с бобышками 33-55+20 mm / 75 mm | 1,40 x 0,80 | 5 шт.
W99960 | 8436611650679 | Жёсткая графитовая плита с бобышками 23 mm / 45 mm норматив 2022 | 1,40 x 0,80 | 10 шт.
W99965 | 8436611650686 | Жёсткая графитовая плита с бобышками 38 mm / 60 mm норматив 2022 | 1,40 x 0,80 | 7 шт.

Характеристики
Тип системы | Водяная
Высота системы | от 8 до 80 мм
Шаг укладки | 50 мм и 75 мм
Мин. высота монтажа | 5 см над трубой
Установка | Финишный пол
Для влажных помещений | Да
Плитка | Да
Дерево | Да
(PVC) Ламинат | Да
Ковровое покрытие | Да
Гарантия | 2 года

Технические характеристики

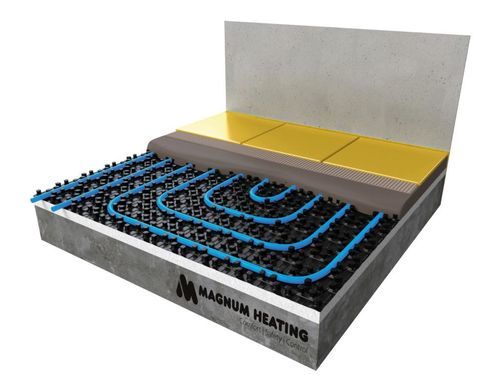

Термоформованная плита с бобышками MAGNUM — это панель из самозатухающего пенополистирола высокой плотности (EPS-AU) с жёстким термоформованным покрытием, используемая при монтаже систем тёплого пола.
EPS высокой плотности обеспечивает высокую теплоизоляцию панели и предотвращает потери тепла через перекрытие.
Термоформованное покрытие жёсткое и водонепроницаемое, предотвращает потери тепла с паром и повышает механическую прочность панели.
Панель отформована с соединением шип-паз по 4 сторонам за счёт термоформованного пластика, что упрощает укладку и исключает мостики холода.
Декларация эксплуатационных характеристик, обязательная для всех теплоизоляционных материалов в строительстве, в соответствии с UNE EN 13163.
Сертификат продукции AENOR в соответствии с UNE EN 13163 для теплоизоляции.

Преимущества
– Благодаря теплоизоляции предотвращаются потери тепла через перекрытие, что повышает комфорт и снижает энергопотребление.
– Конструкция бобышек позволяет очень быстро фиксировать трубы без скоб и дополнительных элементов.
– Простая укладка благодаря лёгкому и удобному материалу.
– Жёсткое термоформованное покрытие обеспечивает высокую механическую прочность и выдерживает хождение во время монтажа.
– Подходит для труб диаметром от 14 до 16 мм.
– Специально разработана для соответствия требованиям Технического строительного кодекса Испании (CTE).
– Соответствует требованиям маркировки CE.
– Шаг труб: 50 или 75 мм
– Общие размеры плиты: 1400 x 800 или 1350 x 750 мм
