Коррозионностойкий сборник PREMIUM

Обзор

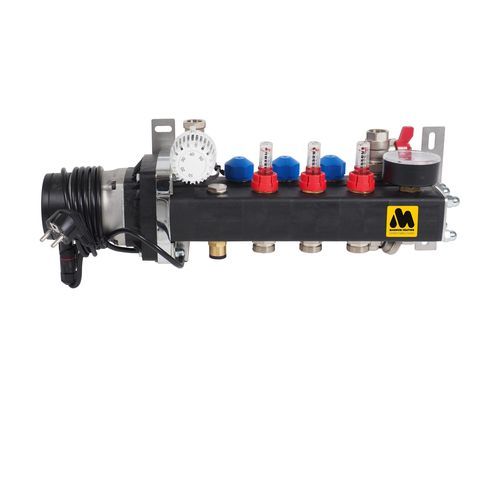

Композитный коллектор MAGNUM Premium Composite — компактный модульный распределительный узел для систем отопления и охлаждения. Отдельные секции выполнены из стекловолоконно-армированного полиамида и соединены шпильками. Двухслойная конструкция секций обеспечивает теплоизоляцию и существенно снижает конденсацию на коллекторе.

Модели / Размеры
Art.nr. — Описание — Размеры
W51001 — MAGNUM Premium Composite коллектор 1 группа — 390 x 200 x 170 mm
W51002 — MAGNUM Premium Composite коллектор 2 группы — 445 x 200 x 170 mm
W51003 — MAGNUM Premium Composite коллектор 3 группы — 500 x 200 x 170 mm
W51004 — MAGNUM Premium Composite коллектор 4 группы — 555 x 200 x 170 mm
W51005 — MAGNUM Premium Composite коллектор 5 групп — 610 x 200 x 170 mm
W51006 — MAGNUM Premium Composite коллектор 6 групп — 665 x 200 x 170 mm
W51007 — MAGNUM Premium Composite коллектор 7 групп — 720 x 200 x 170 mm
W51008 — MAGNUM Premium Composite коллектор 8 групп — 775 x 200 x 170 mm
W51009 — MAGNUM Premium Composite коллектор 9 групп — 830 x 200 x 170 mm
W51010 — MAGNUM Premium Composite коллектор 10 групп — 885 x 200 x 170 mm
W51011 — MAGNUM Premium Composite коллектор 11 групп — 940 x 200 x 170 mm
W51012 — MAGNUM Premium Composite коллектор 12 групп — 995 x 200 x 170 mm
W51013 — MAGNUM Premium Composite коллектор 13 групп — 1050 x 200 x 170 mm
W51014 — MAGNUM Premium Composite коллектор 14 групп — 1105 x 200 x 170 mm
W51015 — MAGNUM Premium Composite коллектор 15 групп — 1160 x 200 x 170 mm

Применение

• Центральный отопительный котёл — Да
• Тепловой насос — Нет
• Солнечное отопление (с буферным баком) — Да
• Пеллетный котёл — Да
• Тепловые сети — Да (по запросу)

Технические характеристики (доступные функции)

• Клапан на подаче — Да
• Термостат на подаче — Да
• Насос — Да
• Расходомер — Да
• Термометр — Да
• Манометр — Да
• Воздухоотводчик — Да
• Клапан на обратке — Да
• RTL-клапан на обратке — Нет
• Клапан перемешивания в системе управления — Нет
• Запорный клапан между подачей и обраткой — Нет
• Сертификация — CE

Технические данные

• В стандартной комплектации — энергоэффективный насос Grundfos A-Label.
• Термостатические групповые клапаны M30x1,5, совместимые с приводами MAGNUM.
• Подключения групп совместимы с ¾” Eurocone.
• Группы оснащены профессиональными расходомерами диапазона 0–2,5 L/min.
• Первичное подключение ½ (с 8 групп — ¾).
• Оснащён термометром, воздухоотводчиком, предельным предохранительным клапаном и запорным краном для заполнения.
• Термостатически подготовленный клапан ½ (с 8 групп — ¾).
• Рукоятка термостата с крышкой в погружной гильзе.
• Расходомер: Camflux 2.5 L/m - ½.
• Манотермометр 60 мм осевой incl. DB.
• Воздухоотводчик ½.
• Кран шаровой ½ двухчастный синий (с 8 групп — ¾).

Способ установки
Температура воды регулируется термостатической головкой. Коллектор оснащён предельным устройством безопасности, предотвращающим подачу слишком горячей воды в систему тёплого пола.

Комплектация

• Отчёт о гидравлических испытаниях
• Инструкция по установке
• Гарантийный сертификат
• Коллектор MAGNUM Premium Composite

Гарантия
MAGNUM Premium Composite: 10 лет на корпус, 2 года на клапаны.
