Теплый пол на горячей воде HEATBOARD W

для домашнего использованиядля ламинированного полас панелью из полистирола

Обзор

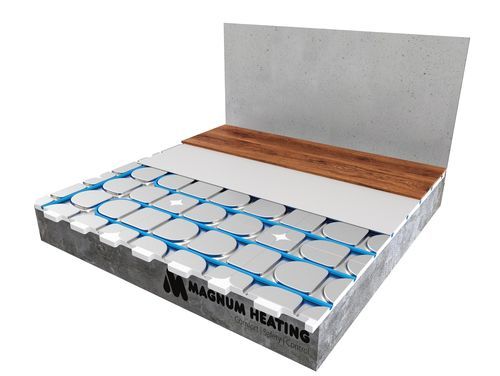

18 мм тонкая водяная система тёплого пола MAGNUM HeatBoard W применяется непосредственно под плавающими деревянными полами, паркетом или ламинатом. Только для сухих помещений, идеально подходит для реконструкции.

Применение
MAGNUM HeatBoard W подходит для жёстких сухих напольных систем (ламинат, дерево и паркет). В случае мягких покрытий (ковры) необходимо предварительно установить MAGNUM DuoBoard между системой отопления и напольным покрытием.

Простота установки
Плиты системы соединяются как пазлы и легко обрезаются канцелярским ножом. 12 мм отопительная труба MAGNUM Tube фиксируется защёлкиванием. Фиксированный шаг труб 125 мм. Примерно 8 м MAGNUM Tube требуется на 1 м². Затем пол можно покрыть комплектным войлочным слоем, на котором укладывается верхнее покрытие. Черновой пол должен быть устойчивым, ровным и чистым.

Комплектация

• 13 плит (4,8 m²)
• Войлочный слой (5 m²)
• Рулон алюминиевой ленты
• Защитные перчатки

Примечание
12 мм MAGNUM Tube, коллектор, необходимые соединительные фитинги и, возможно, DuoBoard заказываются отдельно.

Артикулы
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 плит 770 x 520 мм

Опции
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

Характеристики (кратко)
Тип системы | Высота системы | Ширина системы | Мин. высота установки | Монтаж | Шаг труб | В сырых зонах | Плитка | Дерево | (PVC) Ламинат | Ковровое покрытие | Сертификация | Гарантия
Водная | 18 mm | от 20 cm | 18 mm | Плавающая | Фикс. 125 mm | X | V (i.c.w. Knauf or Fermacell min. 12mm) | V | V (PVC i.c.w. DuoBoard) | V (i.c.w. DuoBoard) | CE | 2 года

Технические данные (ключевые значения)

• Обозначение по стандарту: EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• Номинальная толщина dL: 17 mm
• Коэффициент теплопроводности: 0,036 W/mK (DIN V 4108-10)
• Тепловое сопротивление: 0,33 m²K/W
• Давление при сжатии: 150 kPa (при 10% сжатии)
• Разрывная нагрузка при растяжении: 45 kPa
• Теплостойкость: < 80°C
• Область применения: DEO согласно DIN 4108-10
• Поведение при пожаре: Класс E согласно EN 1350
• Класс строительного материала: B2 согласно DIN 4102
• Материал: жёсткая пена из полистирола EPS (без CFK)
• Применимые стандарты: EN 13163, DIN V 4108-10

Характеристики / Технические спецификации

• Тип системы: Водная
• Высота системы: 18 mm
• Ширина системы: от 20 cm
• Мин. высота установки: 18 mm
• Монтаж: Плавающая
• Шаг труб: Фикс. 125 mm
• Подходит для влажных зон: Нет
• Подходит для плитки: Да (в комбинации с Knauf or Fermacell min. 12mm)
• Подходит для дерева: Да
• Подходит для (PVC) ламината: Да (с DuoBoard)
• Подходит для ковра: Да (с DuoBoard)
• Сертификация: CE
• Гарантия: 2 года
• Теплопроводность: 0,036 W/mK
• Тепловое сопротивление: 0,33 m²K/W
• Давление при сжатии: 150 kPa (при 10% сжатии)
• Теплостойкость: < 80°C
• Материал: жёсткая пена из полистирола EPS (без CFK)
