Сборник низкая температура ECOFLOW

Описание

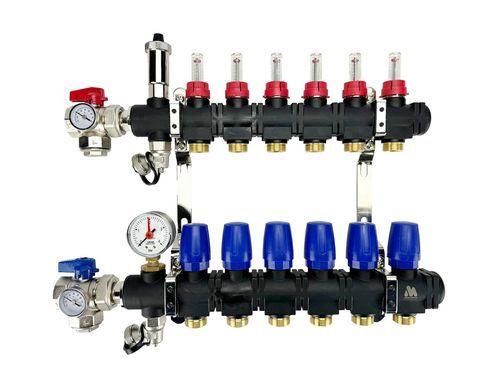

Одностенная синтетическая коллекция EcoFlow MAGNUM изготовлена из полиамида, армированного стекловолокном. Состоит из полностью сформованных синтетических элементов, соединённых резьбовыми стержнями. Предназначена для работы при высоких и низких температурах, подходит для систем отопления и охлаждения и может использоваться в сочетании с гибридными источниками тепла (отопление зимой, охлаждение летом). В стандартной комплектации: шаровые краны 1", автоматический воздухоотводчик, 2 шаровых крана для заполнения и слива, 2 термометра и манометр.

Вариант гидравлического подключения
Для сочетаний с другими системами отопления высокой температуры через единый первичный контур возможно прямое подключение гидравлической системы W90002 к коллектору для регулирования низкотемпературного смешивания.

Модели и размеры
Art.nr. | Описание | Размеры
W52002 | EcoFlow MAGNUM Синтетический коллектор 2 контура | 265 x 375 x 125 mm
W52003 | EcoFlow MAGNUM Синтетический коллектор 3 контура | 320 x 375 x 125 mm
W52004 | EcoFlow MAGNUM Синтетический коллектор 4 контура | 375 x 375 x 125 mm
W52005 | EcoFlow MAGNUM Синтетический коллектор 5 контура | 430 x 375 x 125 mm
W52006 | EcoFlow MAGNUM Синтетический коллектор 6 контура | 485 x 375 x 125 mm
W52007 | EcoFlow MAGNUM Синтетический коллектор 7 контура | 540 x 375 x 125 mm
W52008 | EcoFlow MAGNUM Синтетический коллектор 8 контура | 595 x 375 x 125 mm
W52009 | EcoFlow MAGNUM Синтетический коллектор 9 контура | 650 x 375 x 125 mm
W52010 | EcoFlow MAGNUM Синтетический коллектор 10 контура | 705 x 375 x 125 mm
W52011 | EcoFlow MAGNUM Синтетический коллектор 11 контура | 760 x 375 x 125 mm
W52012 | EcoFlow MAGNUM Синтетический коллектор 12 контура | 815 x 375 x 125 mm
W52013 | EcoFlow MAGNUM Синтетический коллектор 13 контура | 870 x 375 x 125 mm
W52014 | EcoFlow MAGNUM Синтетический коллектор 14 контура | 925 x 375 x 125 mm
W52015 | EcoFlow MAGNUM Синтетический коллектор 15 контура | 980 x 375 x 125 mm

Подходящие источники энергии
Котёл | Да
Тепловой насос | Да
Солнечная энергия (с буфером) | Да
Пеллетная печь | Да
Централизованное отопление | Да (по запросу)

Характеристики (резюме)

• Запорный кран на подаче: Да
• Термостат на подаче и обратке: Да
• Насос: Нет (не входит в комплект)
• Амперметр: Нет (не входит в комплект)
• Термометр на обратке: Да
• Термоманометр на подаче: Да
• Воздухоотводчик: Да
• Запорный кран на обратке: Да
• RTL-клапан на обратке: Нет
• Измерение количества смеси на регулирующем клапане: Нет
• Обратный клапан между обраткой и подачей: Нет

Технические детали
Собран из предформованных синтетических элементов, армированных стекловолокном.
Группа термостатических клапанов M30 x 1,5 для приводов MAGNUM.
Группы с профессиональным расходомером, диапазон 0-2,5 L/min.
Подключения группы для Eurocone 3/4".
Подключение первичного контура 1"; перекрытие при помощи шаровых кранов.
Коллектор включает систему крепления.
Шаровой кран 1" с красной ручкой и шаровой кран 1" с синей ручкой.
Расходомер Camflux 2,5 L/min - 1/2".
Биметаллический термометр.
Никелированный автоматический воздухоотводчик 1/2" с уплотнительным кольцом.

Комплектация

• Отчёт по сборке
• Инструкция по установке
• Сертификат гарантии

Гарантия
10 лет на корпус коллектора и 2 года на аксессуары.

Характеристики / технические спецификации

• Материал: полиамид, армированный стекловолокном (предформованные синтетические элементы).
• Применение: отопление и охлаждение; подходит для гибридных систем.
• Подключения группы: Eurocone 3/4".
• Подключение первичного контура: 1" с шаровыми кранами.
• Встроенный профессиональный расходомер: диапазон 0-2,5 L/min (Camflux 2,5 L/min - 1/2").
• Включённые клапаны: шаровые краны 1" (красная и синяя ручки), запорные клапаны на подаче и обратке.
• Включённые приборы: термометры (подача и обратка), термоманометр на подаче, манометр.
• Включён автоматический никелированный воздухоотводчик 1/2".
• Включена система крепления для стены.
• Опция: возможность подключения гидравлической системы W90002 для регулирования низкотемпературного смешивания.
