Теплый пол на горячей воде DRYFLOOR

для домашнего использованиядля ламинированного полас панелью из полистирола

Обзор продукта

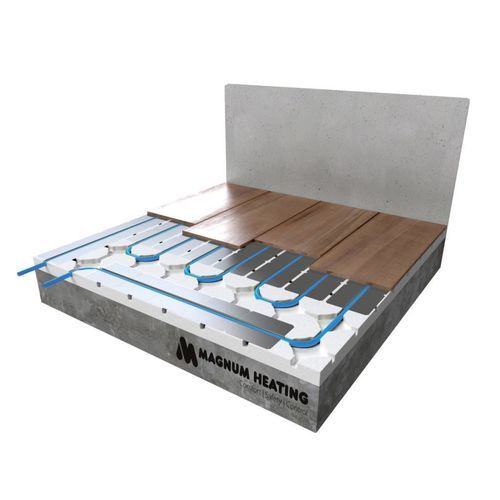

Система MAGNUM DryFloor позволяет выполнить сухую конструкцию тёплого пола при ограниченной высоте конструкции или на менее несущих основаниях (например, деревянные подполья). Система состоит из профилированных EPS‑утеплителей, на которые укладываются алюминиевые Omega‑профили для распределения тепла и размещения труб отопления.

Ключевые особенности

• Высота системы: 25 мм (сухая конструкция)
• Алюминиевые Omega‑профили распределяют тепло по площади пола; теплопроводность: 80 W/mK
• Более быстрое тепловое реагирование по сравнению с традиционными стяжечными системами
• Рекомендуемый диаметр трубы при использовании с утеплителем: 14 мм
• Примерно 8 алюминиевых профилей на м² (эмпирическое правило)
• Основание должно быть стабильным, ровным и чистым перед монтажом

Варианты продукции / позиции
Art.nr. | Описание | m² | Размеры
W62075 | MAGNUM DryFloor 25 mm | 7,5 m² | 100 x 75 cm
W62901 | Алюминиевый Omega‑профиль 14 mm | | 1000 x 120 x 0,4 mm

Трубы (примеры)
Art.nr. | Описание | m | Размеры
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

Аксессуары
Art.nr. | Описание | Размеры
W90014 | Адаптер / Евроконус‑соединение | 14 x 2 x 3/4” mm

Технические характеристики (кратко)

• Тип системы: Водяная система тёплого пола (сухая конструкция)
• Высота системы: 25 мм
• Минимальная высота установки: 25 мм
• Ширина системы: от 20 см
• Монтаж: Плавающая укладка
• Мощность: Переменная
• Подходит для влажных помещений: Да
• Плитка: Подходит (в комбинации с Fermacell мин. 12 мм)
• Дерево: Подходит
• (PVC) Ламинат: Подходит (в комбинации с Fermacell мин. 12 мм)
• Ковровое покрытие: Подходит (в комбинации с Fermacell мин. 12 мм)
• Сертификация: CE
• Гарантия: 2 года (плиты и профили); трубы: до 50 лет

Гарантия

• Утеплительные плиты и профили MAGNUM: 2 года
• Труба MAGNUM: 50 лет (первые 10 лет с покрытием последствий)

Технические данные
EPS‑утеплительные плиты

• Полезная площадь на плиту: 0,75 m² (1000 x 750 mm)
• Штук в упаковке: 10 плит (7,5 m²)
• Номинальная толщина: 25 мм
• Шаг труб (основной нагрев): 125 мм
• Максимальная длина трубы на контур: 100 м
• Теплопроводность (DIN V 4108‑10): 0,035 W/mK
• Тепловое сопротивление: 0,71 m²K/W
• Прочность на сжатие (10 %): 150 kPa
• Нагрузка на растяжение: 60 kPa
• Температура деформации при нагреве: до 80 °C
• Поведение при пожаре (EN 13501): класс E
• Класс строительного материала (DIN 4102): B1
• Материал: Твёрдый пенополистирол EPS (без CFC)
• Нормы: EN 13163, DIN V 4108‑10

Алюминиевые Omega‑профили

• Размеры профиля: 1000 x 120 x 0,4 mm
• Теплопроводность: 80 W/mK
• Ориентировочное количество: 8 профилей на м²

Технические спецификации (кратко)

• Наименование продукта: MAGNUM DryFloor
• Высота системы: 25 мм
• Тип системы: Водяная система тёплого пола, сухая конструкция
• Размер утеплительной плиты: 100 x 75 cm (полезная площадь 0,75 m²)
• Профили: Алюминиевые Omega‑профили (1000 x 120 x 0,4 mm)
• Рекомендуемый диаметр трубы: 14 mm
• Шаг труб: 125 mm
• Максимальная длина трубы на контур: 100 m
• Сертификация: CE
• Гарантия: Плиты и профили 2 года; трубы до 50 лет (первые 10 лет с покрытием последствий)
