Крепежная система из вспененного полистирола TACKER

для поладля внутреннего пространства

Обзор

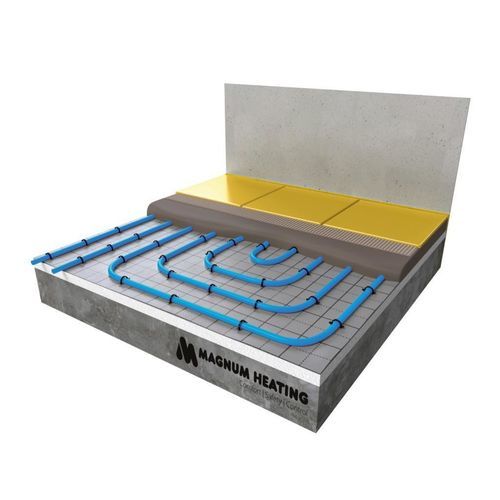

Система Tacker включает в себя изоляционные плиты, сетчатую пленку и скобы для быстрого монтажа тёплого пола. Трубы фиксируются напрямую на изоляционные плиты толщиной 20, 30 или 50 мм с помощью Tacker-скоб, что делает систему подходящей для больших площадей. Для компенсации деформаций пола рекомендуется установка периферийной ленты по всем стенам.

Сетчатая пленка Tacker
Для укладки непосредственно на утеплитель применяется сетчатая пленка Tacker. Пленка имеет прямоугольную разметку 10 см x 10 см и внутреннюю сетку 5 см x 5 см, что позволяет размещать трубы с разными шагами по центрам.

Скобы и степлер Tacker
Система использует пластиковые скобы Tacker (40 мм и 60 мм), которые фиксируют нагревательные трубы непосредственно на изоляционных плитах. Скобы устанавливаются при помощи степлера Tacker для быстрой и надёжной фиксации.

Продукты (артикулы)
Art.nr. | Описание | m² | Размеры
W90102 | Tacker сетчатая пленка | 50 m² | 50 m x 1 m
W90103 | MAGNUM Tacker изоляционная плита | 10 m² | Тепловая 20 mm
W90104 | MAGNUM Tacker изоляционная плита | 10 m² | Тепловая 30 mm
W99915 | MAGNUM Tacker изоляционная плита | 10 m² | Тепловая 50 mm
W90122 | MAGNUM Tacker изоляционная плита | 10 m² | Акустическая 20 mm
W90123 | MAGNUM Tacker изоляционная плита | 10 m² | Акустическая 30 mm

Art.nr. | Описание | Упаковка
W90105 | Скобы Tacker | 40 mm – 300 шт.
W90106 | Скобы Tacker | 60 mm – 300 шт.

Art.nr. | Описание
W90107 | Степлер Tacker

Технические характеристики
Тип системы | Водяная
Высота системы | 20, 30 или 50 mm
Ширина системы | 1000 mm
Мин. высота установки | 5 cm над трубой
Монтаж | Плавающий / Приклеиваемый
Влажные помещения | Да
Кафель | Да
Дерево | Да
Ламинат (PVC) | Да
Ковровое покрытие | Да
Сертификации | DIN 13163, DIN 4108-10, класс строительного материала B2 (DIN 4102-B2)
Гарантия | 2 года

Технические детали

• Размеры плиты (рулон): 10000 x 1000 mm
• Толщина плиты: 20, 30 или 50 mm
• Тепловое сопротивление: прибл. 0,44 m²K/W (20 mm), 0,75 m²K/W (30 mm), 1,25 m²K/W (50 mm)
• Макс. нагрузка при движении: 4 kPa (kN/m²)
• Улучшение ударного шума: 28 dB или 29 dB
• Номинальная теплопроводность (DIN 4108-4): 0,045 W/mK
• Варианты скоб: 40 mm и 60 mm (упаковки по 300); скобы 38 mm подходят для труб Ø 14–20 mm
• Габариты степлера Tacker: 800 x 140 x 70 mm
