Электрический теплый пол 100305

для домашнего использованиякоммерческийдля бетонного пола

Обзор продукта

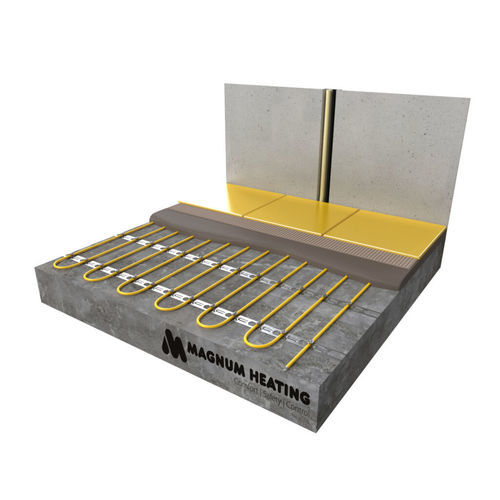

MAGNUM Cable — электрический нагревательный кабель, разработанный для укладки в цементные стяжки. Шаг укладки кабеля определяет мощность на м², что позволяет увеличить мощность для более быстрой реакции и более высокой температуры поверхности или уменьшить мощность для поддержания постоянной/низкой температуры. Кабель гибкий, что упрощает монтаж; он может быть прикреплён к MAGNUM Isorol или рифлёным листам алюминиевой лентой или к бетонной сетке стяжки стяжками. Доступны разделительные полосы для прямого монтажа на пол.

Методы установки
Доступны две линейные мощности: 10 W/m и 17 W/m. Кабели 10 W/m поставляются в общих мощностях от 100 до 1900 W, подходят для площадей примерно 1–20 m². Кабели 17 W/m поставляются в мощностях от 300 до 3300 W, подходят для площадей примерно 2–30 m². Кабель замкнут в конце, поэтому питание подводится только с одной стороны; уникальное слепое соединение устраняет необходимость возврата к термостату. MAGNUM Cable не пригоден для использования в лёгком бетоне.

Дополнительные замечания
Современный WiFi-термостат учитывает время разогрева, чтобы пол был нужной температуры в нужное время. Отсутствие радиаторов на стенах даёт свободу планировки при наличии основного отопления.

Примеры расчёта шага кабеля
Чтобы рассчитать шаг: разделите свободную площадь пола (m²) на общую мощность кабеля (W), затем умножьте результат на линейную мощность (10 или 17 W/m). Первые два знака после десятичной точки указывают шаг в сантиметрах.

Примеры:
500 W на 3 m² → (3 ÷ 500) × 17 = 0,102 → шаг 10 см
1000 W на 7 m² → (7 ÷ 1000) × 17 = 0,119 → шаг 11–12 см

Комплектация

• Нагревательный кабель
• Монтажная лента
• Гибкая трубка для датчика пола
• Инструкция по установке

MAGNUM Cable 17 (комплект) — ассортимент

• Art.nr. 100305 / 110305 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 100505 / 110505 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 100705 / 110705 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 101005 / 111005 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 101255 / 111255 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 101705 / 111705 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 102105 / 112105 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 102605 / 112605 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 102905 / 112905 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 103305 / 113305 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 17 W/m (шт.)

• Art.nr. 120300 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 120500 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 120700 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 121000 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121250 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 121700 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 122100 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 122600 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 122900 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 123200 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 10 W/m (шт.)

• Art.nr. 120107 — 10 m — 100 W — 0,4 A — 529 Ω
• Art.nr. 120207 — 20 m — 200 W — 0,9 A — 264 Ω
• Art.nr. 120307 — 30 m — 300 W — 1,3 A — 176 Ω
• Art.nr. 120407 — 40 m — 400 W — 1,7 A — 132 Ω
• Art.nr. 120507 — 50 m — 500 W — 2,2 A — 106 Ω
• Art.nr. 120607 — 60 m — 600 W — 2,6 A — 88 Ω
• Art.nr. 120807 — 80 m — 800 W — 3,5 A — 66 Ω
• Art.nr. 121007 — 100 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121207 — 120 m — 1200 W — 5,2 A — 44 Ω
• Art.nr. 121507 — 150 m — 1500 W — 6,5 A — 35 Ω
• Art.nr. 121907 — 190 m — 1900 W — 8,3 A — 28 Ω

Опции / аксессуары

• Art.nr. 720100 — MAGNUM Stabiliser fibres — Пакет 150 г
• Art.nr. 720150 — MAGNUM Алюминиевая лента — Рулон 10 m × 5 cm
• Art.nr. 720310 — MAGNUM Разделительные полосы — 10 m
• Art.nr. 720315 — MAGNUM Разделительные полосы — 15 m
• Art.nr. 720400 — MAGNUM Кромочные полосы — Рулон 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — Рулон 24 m², 3 mm

Технические характеристики (кратко)

• Тип системы: Электрическая
• Высота системы: 7 mm
• Ширина системы: Переменная
• Минимальная высота укладки: 30 mm
• Монтаж: Стяжка
• Мощность кабеля 17 W/m: 115–200 W/m²
• Мощность кабеля 10 W/m: 60–115 W/m²
• Подходит для влажных помещений, плитки, древесины, (PVC) ламината, ковролина: Одобрено
• Сертификаты: CE, VDE
• Гарантия: Пожизненная* (электромеханическая часть)
