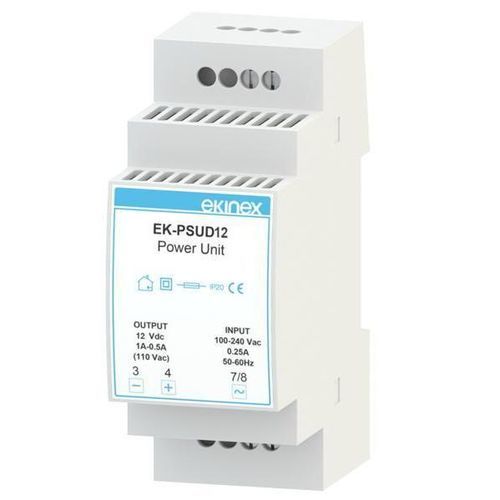

Источник электропитания AC/DC EK-PSUD12

на DIN-рейкерегулируемыйдля автоматической системы

Обзор
EK-PSUD12 — это импульсный блок питания для установки на DIN-рейку 35 мм с широким входным диапазоном AC/DC. Поставляется в корпусе из самозатухающего пластика UL94V-0, занимающем 2 модульных единицы (1 UM = 18 mm). Предназначен для монтажа на профилированную рейку 35 мм (EN 60715). Встроены защиты: тепловая, от перегрузки и короткого замыкания. Выходное напряжение регулируется триммером в диапазоне 23,3–28 Vdc.

Подключения

• Винтовые клеммы для сетевого входа
• Винтовые клеммы для выходов нагрузки
• Винтовые клеммы для регулировки выходного напряжения (доступ к триммеру)

Технические данные

• Входное напряжение: 100–240 Vac (50–60 Hz) или 110–350 Vdc
• Входной ток: 0,20 A @115 Vac / 0,22 A @230 Vac
• Защита входа: предохранитель
• Выходное напряжение: регулируемое 23,3–28 Vdc (регулировка триммером)
• Выходной ток @115 Vac: 0,5 A
• Время поддержки (hold-up): 15 ms @230 Vac, 7 ms @115 Vac
• Шумы/пульсации: < 50 mV rms
• Электронные защиты: тепловая, перегрузка, короткое замыкание
• Потребляемая мощность (рассеяние): 4 W @230 Vac
• Рабочая температура: -10 до +60 °C
• Относительная влажность (без конденсации): 0–95%
• Количество модульных единиц: 2 (1 UM = 18 mm)
• Корпус: самозатухающая пластмасса UL94V-0
• Клеммы: винтовые, макс. сечение провода 2,5 mm²
• Степень защиты: IP20
• Габариты (Ш×В×Г): 35,5 x 90 x 60 mm
• Масса: 110 g
• Стандарты: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Подходит для монтажа на профилированную рейку 35 мм (EN 60715)

Функции / Особенности

• Регулировка выходного напряжения 23,3–28 Vdc с помощью триммера (регулируется крестовой отверткой)
• Особенно подходит для питания модулей ekinex Delgo EK-DEL-... для мониторинга и управления системами домашней автоматизации по стандарту KNX

Настройка и ввод в эксплуатацию

• Конфигурация не требуется — устройство готово к установке и подключению

Технические характеристики

• Название продукта на странице: "Switching power supply 230Vac 12Vdc 2A"
• Код модели: EK-PSUD12
• Вход: 100–240 Vac (50–60 Hz) или 110–350 Vdc
• Входной ток: 0,20 A @115 Vac / 0,22 A @230 Vac
• Защита входа: предохранитель
• Выход: регулируемый 23,3–28 Vdc (trim)
• Выходной ток @115 Vac: 0,5 A
• Время поддержки: 15 ms (@230 Vac) / 7 ms (@115 Vac)
• Пульсации < 50 mV rms
• Защиты: тепловая, перегрузка, короткое замыкание
• Потребляемая мощность (рассеяние): 4 W @230 Vac
• Рабочая температура: -10 до +60 °C
• Относительная влажность: 0–95% без конденсации
• Количество модулей: 2 (1 UM = 18 mm)
• Корпус: UL94V-0 самозатухающая пластмасса
• Клеммник: винтовые клеммы, макс. провод 2,5 mm²
• Степень защиты: IP20
• Размеры: 35,5 x 90 x 60 mm
• Масса: 110 g
• Нормы: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Монтаж: подходит для профилированной рейки 35 мм (EN 60715)
