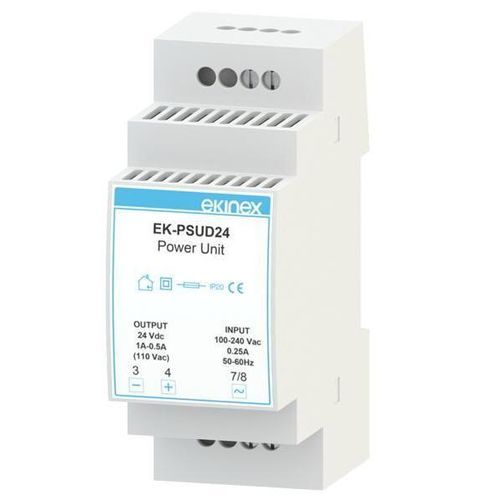

Источник электропитания AC/DC EK-PSUD24

DC/DCна DIN-рейкерегулируемый

Описание
Ekinex® EK-PSUD24 — компактный импульсный источник питания для монтажа на DIN-рейку с универсальным входом и регулируемым выходом. Поддерживает 100–240 Vac (50/60 Hz) или 110–350 Vdc и обеспечивает регулируемый выход 23,3–28 Vdc. Выполнен в негорючем пластиковом корпусе UL94V-0 на 2 модуля, оснащён термической защитой, защитой от перегрузки и короткого замыкания для надёжной работы в щитах управления.

Подключения

• Винтовые клеммы для сетевого входа
• Винтовые клеммы для выходов нагрузки
• Винтовые клеммы для регулировки выходного напряжения

Технические данные

• Входное напряжение: 100–240 Vac 50/60 Hz или 110–350 Vdc
• Входной ток: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Защита входа: предохранитель
• Выходной ток: до 0,5 A (@115 Vac)
• Hold-up время: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Пульсации: < 50 mV rms
• Защитные функции: температура, перегрузка, короткое замыкание
• Потребляемая мощность: 4 W (@230 Vac)
• Температура эксплуатации: -10 до +60 °C
• Относительная влажность (без конденсата): 0–95%
• Степень защиты: IP20
• Размеры (Ш×В×Г): 35,5 x 90 x 60 mm
• Вес: 110 g
• Корпус: негорючий пластик UL94V-0
• Крепление: DIN-рейка 35 mm (2 UM)
• Клеммы: винтовые, макс. провод 2,5 mm²
• Стандарты: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014

Функции / Особенности

• Регулировка выходного напряжения 23,3–28 Vdc с помощью триммера (регулируется крестовой/звёздной отвёрткой)
• Компактный корпус на 2 модуля для экономии места в шкафу
• Подходит для питания модулей Ekinex® Delégo EK-DEL-... и других 24 Vdc управляющих устройств

Настройка и ввод в эксплуатацию
Настройка не требуется. Подключите вход и выходы, при необходимости отрегулируйте выходное напряжение и установите на DIN-рейку 35 mm.

Технические характеристики

• Модель: EK-PSUD24
• Вход: 100–240 Vac 50/60 Hz или 110–350 Vdc
• Регулируемый выход: 23,3–28 Vdc
• Выходной ток: до 0,5 A (@115 Vac)
• Номинал входного тока: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Пульсации: < 50 mV rms
• Защита: температура, перегрузка, короткое замыкание; входной предохранитель
• Потребляемая мощность: 4 W (@230 Vac)
• Температура эксплуатации: -10 до +60 °C
• Отн. влажность (без конденсата): 0–95%
• Форм-фактор: 2 UM (1 UM = 18 mm), монтаж на DIN-рейку 35 mm
• Корпус: негорючий пластик UL94V-0
• Клеммы: винтовые, макс. провод 2,5 mm²
• Степень защиты: IP20
• Размеры: 35,5 x 90 x 60 mm
• Вес: 110 g
• Стандарты: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
