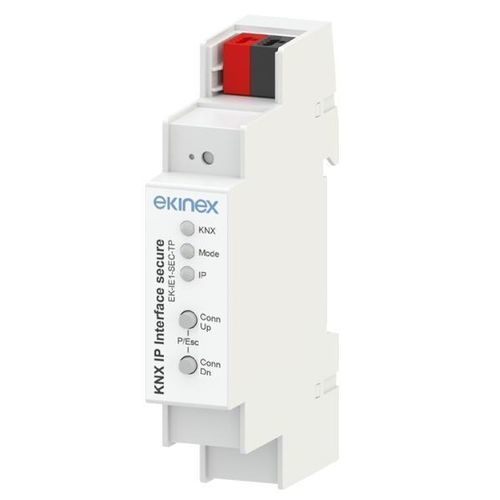

Блок интерфейса на DIN-рейке EK-IE1-SEC-TP

для протокола KNXIPЛВС

Описание
Ekinex EK-IE1-SEC-TP — это защищённый IP-интерфейс для KNX, обеспечивающий двунаправленную передачу данных между ПК и шиной KNX по LAN. Поддерживает KNXnet/IP tunneling и позволяет адресацию, настройку параметров, отображение, протоколирование и диагностику устройств KNX с помощью ETS. Устройство выполняется для монтажа на DIN-рейку и питается от шины KNX.

Технические данные

• Питание от шины KNX (21–30 Vdc)
• Потребление тока: 20 mA от шины KNX
• До 8 одновременных соединений KNXnet/IP
• Температура эксплуатации: -5 … +45 °C
• Относительная влажность: 5–93% без конденсата

Функции / Характеристики

• Корпус из пластика
• Кнопка программирования и светодиод на передней панели
• Светодиоды состояния и трафика данных для шины KNX и Ethernet
• Кнопки для активации специальных функций
• Подключение к шине через клемму KNX
• Подключение к Ethernet через разъём RJ45
• Монтаж на DIN-рейку 35 мм (по EN 60715)
• Ширина: 1 модульная единица (1 MU = 18 мм)
• Степень защиты: IP20 (при установленном устройстве)
• Поддержка KNX Secure, активируемая через ETS

Настройка и ввод в эксплуатацию
Для настройки и ввода в эксплуатацию требуется ETS5 или более поздняя версия. Программа для ETS: APEKIE1SECTP##.knxprod (## = версия).

Технические характеристики / Спецификации

• Питание: от шины KNX (21–30 Vdc)
• Потребление: 20 mA от шины KNX
• KNXnet/IP соединения: до 8 одновременных
• Температура эксплуатации: -5 … +45 °C
• Относительная влажность: 5–93% без конденсации
• Монтаж: DIN-рейка 35 мм (EN 60715)
• Габариты: 1 модульная единица (1 MU = 18 мм)
• Защита: IP20 (при установленном устройстве)
• Интерфейс: RJ45 Ethernet и клемма KNX
• Безопасность: поддержка KNX Secure
