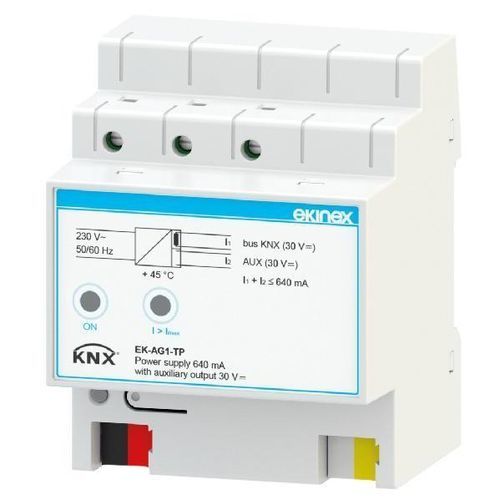

Источник электропитания AC/DC EK-AG1-TP

на DIN-рейкес двумя выходамидля систем автоматизации зданий

Описание продукта
Питание шины KNX Ekinex 640 mA обеспечивает и контролирует напряжение 30 Vdc, необходимое для работы KNX-шины. Встроенная дроссельная катушка обеспечивает развязку между источником питания и линией шины. На линии шины, запитанной блоком питания 640 mA, можно подключить максимум 64 устройств шины. Выход защищён от перегрузки и короткого замыкания. Версия EK-AG1-TP оснащена дополнительным вспомогательным выходом 30 Vdc, который может использоваться в качестве вспомогательного источника питания для других устройств, требующих SELV-напряжения (защищённое сверхнизкое напряжение). Общий ток, подаваемый двумя выходами (линия KNX и вспомогательное питание), не должен превышать 640 mA. Устройство поддерживает короткие перерывы сетевого напряжения (макс. 200 мс).

Технические данные

• Входное напряжение: 230 Vac, 50/60 Hz
• Потребляемая мощность: 22 W
• Потери: < 3 W
• Выходное напряжение (KNX-шина): 30 Vdc
• Выходное напряжение (вспомогательный выход): 30 Vdc
• Номинальный ток (суммарный выход): 640 mA
• Время буферизации: 200 ms

Комплектация
В комплект поставки входит один клеммный блок для подключения к шине и второй клеммный блок для подключения вспомогательного выхода.

Функции / Особенности

• Пластиковый корпус
• Подключение к линии шины через KNX-клеммник
• Подключение вспомогательного выхода через выделенный клеммник
• Подключение питания 230 Vac через винтовые клеммы
• Климатическая классификация 3K5 и механическая 3M2 (по EN 50491-2)
• Степень загрязнения 2 (по IEC 60664-1)
• Класс безопасности II
• Установка на DIN-рейку 35 мм (по EN 60715)
• Ширина: 4 модульных единицы (1 MU = 18 mm)
• Степень защиты: IP20 (установленное устройство)
• Вес: 165 г

Настройка и ввод в эксплуатацию
Устройство не требует настройки. ETS-приложение: APEKAG1TP##.knxprod (## = версия).

Характеристики / Технические характеристики

• Модель: EK-AG1-TP
• Бренд: Ekinex
• Входное напряжение: 230 Vac, 50/60 Hz
• Потребляемая мощность: 22 W
• Потери: < 3 W
• Выходное напряжение (KNX-шина): 30 Vdc
• Выходное напряжение (вспомогательный выход): 30 Vdc
• Номинальный ток (суммарный выход): 640 mA
• Время буферизации: 200 ms
• Пластиковый корпус
• KNX-клеммник для подключения к шине
• Выделенный клеммник для вспомогательного выхода
• Винтовые клеммы для 230 Vac
• Климатическая классификация: 3K5
• Механическая классификация: 3M2
• Степень загрязнения: 2
• Класс безопасности: II
• Монтаж: DIN-рейка 35 мм (EN 60715)
• Ширина: 4 модульных единицы (1 MU = 18 mm)
• Степень защиты: IP20 (установленное устройство)
• Вес: 165 г
