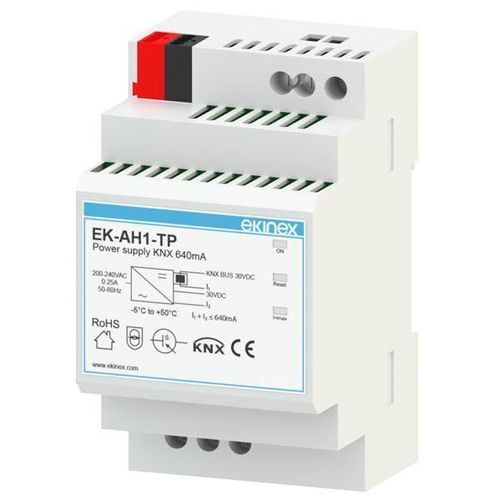

Источник электропитания AC/DC EK-AH1-TP

на DIN-рейкерегулируемыйс двумя выходами

Описание
Ekinex® EK-AH1-TP — блок питания для шины KNX, формирующий и контролирующий 30 Vdc, необходимое для систем KNX. В устройстве встроена разгрузочная катушка между источником питания и шиной, предусмотрены защиты от перенапряжения, перегрузки и короткого замыкания. Имеется дополнительный вспомогательный выход 30 Vdc для питания других SELV-устройств. Суммарный ток двух выходов (шина + вспомогательный) не должен превышать 640 мА. Устройство допускает кратковременные прерывания питающего напряжения.

Технические данные

• Питание: 200–230 Vac, 50/60 Hz
• Потребляемая мощность: 20 W
• Потери: < 3 W
• Напряжение на шине: 30 Vdc ±5% (SELV)
• Напряжение вспомогательного выхода: 30 Vdc
• Номинальный ток (суммарно): 640 mA
• Время буфера: 200 ms

Питание
Предусмотрена клемма для прямого подключения к KNX-шине.

Функции / Особенности

• Пластиковый корпус
• Подключение к шине через KNX-клемму
• Подключение вспомогательного питания через отдельные винтовые клеммы
• Подключение питания через винтовые клеммы
• Степень защиты: IP20 (при установке)
• Климатический класс: 3K5; Механический класс: 3M2 (EN 50491-2)
• Степень загрязнения 2 (IEC 60664-1)
• Класс защиты II
• Монтаж на DIN-рейку 35 мм (EN 60715)
• Ширина: 3 модуля (1 UM = 18 mm)
• Вес: 195 г

Конфигурация и ввод в эксплуатацию
Настройка устройства не требуется. ETS-приложение: APEKAB1TP##.knxprod (## = release).

Технические характеристики

• Модель: EK-AH1-TP
• Бренд: Ekinex
• Питание: 200–230 Vac, 50/60 Hz
• Потребляемая мощность: 20 W
• Потери: < 3 W
• Напряжение на шине: 30 Vdc ±5% (SELV)
• Напряжение вспомогательного выхода: 30 Vdc
• Номинальный ток (суммарно): 640 mA
• Защиты: перенапряжение, перегрузка, короткое замыкание
• Время буфера: 200 ms
• Степень защиты: IP20 (при установке)
• Климатический класс: 3K5; Механический класс: 3M2 (EN 50491-2)
• Степень загрязнения: 2 (IEC 60664-1)
• Класс защиты: II
• Крепление: DIN-рейка 35 мм (EN 60715)
• Ширина: 3 модуля (1 UM = 18 mm)
• Вес: 195 г
• ETS-приложение: APEKAB1TP##.knxprod
