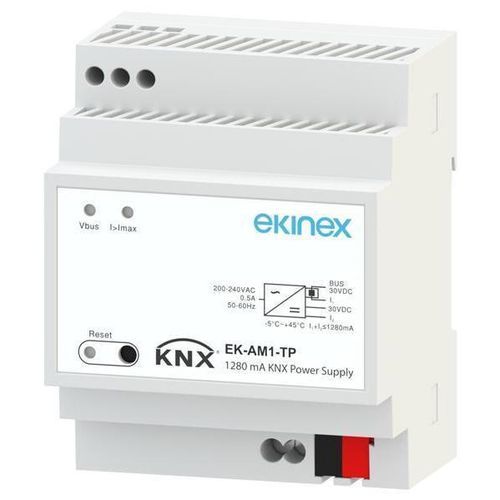

Источник электропитания AC/DC EK-AM1-TP

DCна DIN-рейкерегулируемый

Обзор
Блок питания Ekinex EK-AM1-TP формирует и контролирует 30 Vdc, необходимые для работы KNX-шины. Встроенная катушка развязывает питание от шины. Выходы оснащены защитой от перегрузки и короткого замыкания. Дополнительно имеется вспомогательный выход 30 Vdc; суммарный ток по двум выходам (шина + вспомогательный) не должен превышать 1280 мА. Устройство выдерживает кратковременные отключения сети до 200 мс.

Технические данные

• Модель: EK-AM1-TP
• Напряжение питания: 230 Vac, 50/60 Hz
• Потребляемая мощность: 39 W
• Потери: < 3 W
• Напряжение на шине: 30 Vdc +1/-2 Vdc (SELV)
• Напряжение вспомогательного выхода: 30 Vdc
• Номинальный ток (суммарно на выходах): 1280 mA
• Время буферизации / поддержка коротких перебоев питания: 200 ms

Функции

• Пластиковый корпус
• Подключение к шине через KNX-клемму
• Подключение вспомогательного питания через отдельные винтовые клеммы
• Подключение питания через винтовые клеммы
• Защита от перегрузки и короткого замыкания на выходах
• Развязка катушкой между блоком питания и шиной
• Степень защиты IP20 (при установке)
• Климатическое исполнение 3K5 и механическое 3M2 (EN 50491-2)
• Степень загрязнения 2 (IEC 60664-1)
• Класс защиты I
• Монтаж на DIN-рейку 35 мм (EN 60715)
• Ширина устройства: 4 модуля (1 UM = 18 mm)
• Вес: 320 г

Настройка и ввод в эксплуатацию
Блок питания не требует настройки через ETS®. Файл приложения APEKAM1TP ##.knxprod (## = версия) доступен для добавления устройства в проект ETS. Для ввода в эксплуатацию подключите питание входной линии, к которой подсоединено устройство; зелёный светодиод с пометкой "Vbus" указывает на нормальную работу.

Модель / Заказ

• Модель: EK-AM1-TP
• Производитель: Ekinex
