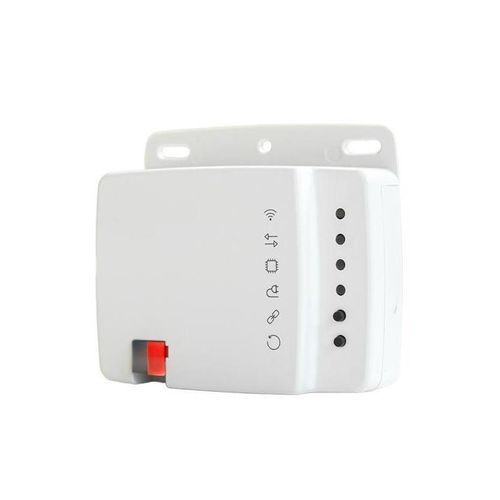

Блок управления для кондиционера EK-AI6-TP

для измерения температурынастенныйдля интерьера

Описание
Ekinex обеспечивает интеграцию систем кондиционирования с KNX посредством сертифицированных протоколов. Интерфейс управления VRF EK-AI6-TP для KNX предоставляет двунаправленную связь с внутренними блоками Inverter/VRF с использованием протоколов, разработанных и протестированных совместно с производителями систем кондиционирования. Интеграция между системой автоматизации здания KNX и кондиционером VRV/VRF осуществляется по принципу plug-and-play: адаптер или внешнее питание не требуются. Обмен данными двунаправленный с подтверждением действий и состояний и включает обнаружение ошибок.

Доступные функции управления

• Вкл/Выкл
• Режим (Cool, Heat, Auto, Dry, Fan)
• Скорость вентилятора
• Заданная температура
• Обратная связь температуры помещения
• Диагностика
• Мониторинг энергопотребления

Подключения

• KNX-порт со стандартным разъемом
• Клемма для прямого подключения к внутреннему блокy Inverter/VRF
• Клемма для дополнительных цифровых входов

Комплектация
В комплект входят клемма для подключения к шине KNX, клемма для дополнительных цифровых входов и кабель для подключения к внутреннему блоку Inverter/VRF.

Таблица кодов
Код / Тип
EK-AI6-TP-DA0 / Интерфейс управления VRF с KNX-коммуникацией (Daikin Residential)
EK-AI6-TP-DA1 / Интерфейс управления VRF с KNX-коммуникацией (Daikin Sky Air / VRV)
EK-AI6-TP-LGE / Интерфейс управления VRF с KNX-коммуникацией (LG)
EK-AI6-TP-MEL / Интерфейс управления VRF с KNX-коммуникацией (Mitsubishi Electric)
EK-AI6-TP-PA0 / Интерфейс управления VRF с KNX-коммуникацией (Panasonic RAC Domestic)
EK-AI6-TP-PAN / Интерфейс управления VRF с KNX-коммуникацией (Panasonic PACi)
EK-AI6-TP-SA2 / Интерфейс управления VRF с KNX-коммуникацией (Samsung NASA)
EK-AI6-TP-TOS / Интерфейс управления VRF с KNX-коммуникацией (Toshiba)

Функции / Характеристики

• Управление различными параметрами блока
• Обнаружение ошибок при передаче данных
• Светодиодные индикаторы состояния
• Подключение к шине через KNX-клемму
• 3 настраиваемых цифровых входа
• Питание через шину KNX

Настройка и ввод в эксплуатацию
Приложение ETS используется для настройки KNX-функций устройства.

Примечание
Устройство доступно с коммуникационными интерфейсами для производителей, таких как Daikin, Mitsubishi Electric, Toshiba, Panasonic, LG, Samsung и др. Некоторые функции управления и мониторинга могут быть недоступны или ограничены в зависимости от конкретных моделей VRF/VRV каждого производителя.
