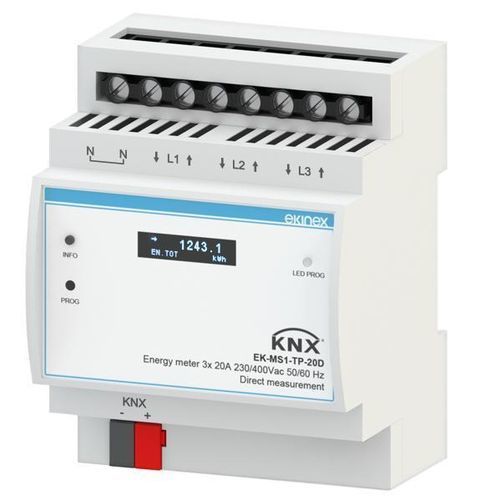

Трехфазовый счетчик электроэнергии EK-MS1-TP-20D

монофазовыйцифровоймноголинейный

Описание
Что нельзя измерить, невозможно улучшить: Ekinex поддерживает энергетическую эффективность зданий с помощью решения Smart Metering. Трёхфазный вторичный счётчик электроэнергии KNX предназначен для измерения активной и реактивной энергии с двунаправленным учётом (импорт/экспорт). Устройство публикует электрические параметры в шине KNX для интеграции в системы управления энергопотреблением и автоматизации зданий.

Технические данные

• Номинальное напряжение Un: 3x230/400 V AC (±20%)
• Номинальная частота fn: 50 Hz
• Ток прямого подключения Imax: 20 A
• Потребление от шины: < 10 mA

Комплектация
В комплект поставки входит клемма для подключения к линии шины KNX.

Функции / Особенности

• OLED-дисплей для отображения измеренных значений и диагностической информации
• Двунаправленное измерение активных и реактивных параметров для однофазных и трёхфазных цепей
• Три измерительных контура; каждый может использоваться как отдельный однофазный контур
• Прямое подключение через винтовые клеммы; сечение проводника до 4 мм²
• Точность лучше 2%
• Интегрированный модуль связи KNX для публикации значений в шине KNX
• Корпус: модульный пластиковый 4 UM (1 UM = 18 мм)

Конфигурация и ввод в эксплуатацию
Параметры и поведение настраиваются через ETS. Для конфигурации и ввода в эксплуатацию требуются ETS5 или более поздние версии. Прикладная программа для ETS: APEKMSXTP##.knxprod

Спецификации

• Измеряемые величины: активная и реактивная энергия, ток, напряжение, активная и реактивная мощность, коэффициент мощности и другие электрические параметры
• Двунаправленный учёт для импортируемой и экспортируемой энергии
• Три измерительных контура для прямого подключения до 20 A; могут использоваться как независимые однофазные контуры
• Интегрированный модуль связи KNX; суммарные/частичные счётчики, компораторы и настраиваемые логические функции
• Монтаж на DIN-рейку согласно EN 60715 для распределительных щитов и шкафов управления
• Дисплей: OLED для измеренных и диагностических данных
• Точность: < 2%
• Корпус: модульный пластиковый 4 UM (1 UM = 18 мм)
• Клеммы подключения: винтовые клеммы для сечений до 4 мм²
• Потребление от шины: < 10 mA
