Решетчатый настил из стали LOCKED

для мосткадля фасададля промышленного настила

Описание продукта

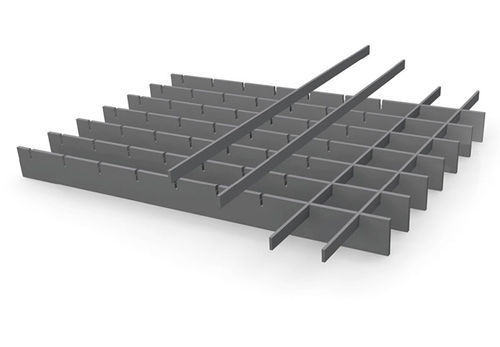

Прессованный настил — наиболее часто используемый тип решетчатых покрытий во многих странах Европы. Технология изготовления — запрессовка поперечных планок в предварительно вырубленные несущие планки — обеспечивает высокую гибкость по размеру ячейки, высоте и толщине несущих планок, а также по выбору материалов в соответствии с промышленными требованиями. Применение: пешеходные настилы, платформы, пандусы, архитектурные фасады и промышленные объекты, требующие адаптированной геометрии ячейки и несущей способности.

Изготовление и конструкция
Поперечные планки, как правило холоднокатаная плоская сталь, запрессовываются в предварительно вырубленные несущие планки. Окаймление выполняется в виде Т-профиля или плоской полосы и крепится контактной сваркой. При повышенном риске скольжения доступны противоскользящие исполнения с выборочным вырезанием верхних поверхностей несущих и/или поперечных планок. Концевые ячейки обычно равны; конфигурация ячейки, высота и толщина настраиваются под проект.

Технические данные — Распространённые деления ячеек для несущих планок 2–3 мм
Несущая планка 11,1: поперечные 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 21: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 22,2: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 33,3: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 44,4: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 55,5: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 66,6: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 99,9: поперечные 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Технические данные — Распространённые деления ячеек для несущих планок 4–5 мм
Несущая планка 21: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 25: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 33,3: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 50: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 66,6: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Несущая планка 99,9: поперечные 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Стандартные профили несущих планок
2 мм: 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 мм: 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 мм: 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 мм: 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Крепеж / аксессуары

• Зажим B — верхняя часть, нижняя часть, шестигранные болты M8x60 и четырехгранная гайка M8.
• Зажим B10 — верхняя часть, внутренняя шестигранная головка, нижняя часть и гайка.
• Зажим S — винт с плоской головкой, нижняя часть и четырехгранная гайка.
• Заклепочная фиксация — болт и тарельчатая гайка для крепления.
• Соединитель стыка — верхняя и нижняя части с резьбой и винтом с внутренним шестигранником.
• Крепления безопасности A и D — верхняя и нижняя части безопасности, болт и гайка.
• Hilti-клемма — высокая виброустойчивость и простота монтажа одним человеком.

Технические характеристики / особенности

• Продукт: прессованные решётчатые настилы (поперечные планки запрессованы в вырубленные несущие планки).
• Производство: прессование; окантовка T-профилем или плоской полосой, контактная сварка.
• Материалы: поперечные планки обычно из холоднокатаной плоской стали; доступны другие материалы по запросу.
• Антискользящая опция: вырезы на верхних поверхностях несущих и/или поперечных планок.
• Высокая вариативность: гибкая компоновка ячеек, высоты и толщины несущих планок.
• Стандартные профили и деления: см. списки для 2–3 мм и 4–5 мм.
• Крепления: широкий выбор клемм, стыков, заклепок и вварных пластин в зависимости от применения.
